泄漏电缆入侵探测器说明书

泄漏电缆入侵探测器说明书

周界入侵探测系统

目前国内监狱周界入侵探测领域主要采用泄漏电缆入侵探测技术，本方案选用的泄漏电缆入侵探测器已广泛应用与安徽、四川、山东、上海、天津、河南、江苏、云南、广东、新疆、福建等地的监狱和看守所，相对红外线、震动电缆、微波墙、光纤、感应电缆、张力围栏等入侵探测技术而言，泄漏电缆入侵探测技术具有隐蔽埋设、随形安装、全天候工作和空间探测四大特点，已得到了司法和公安实践使用的高度认可。

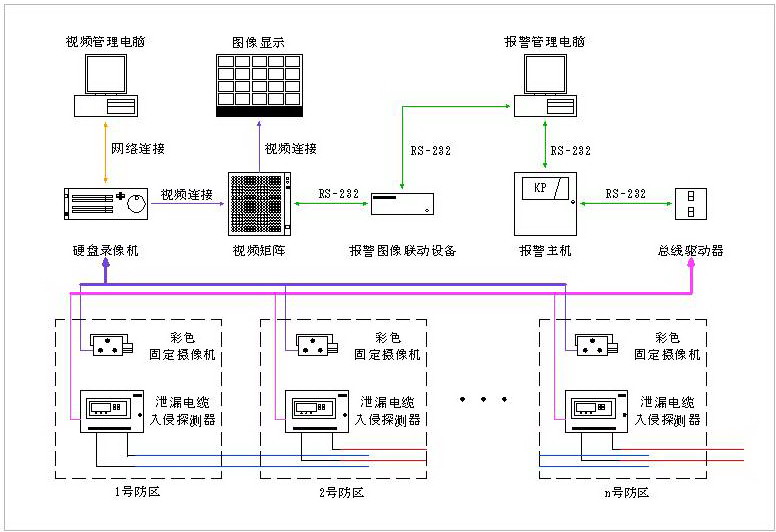

周界入侵探测系统主要为入侵探测、视频监控和报警处理三部分组成，其中视频监控部分由本方案的其它部分阐述，报警处理主要为BOSCH的报警主机、地址模块、控制键盘、总线驱动、报警软件等成熟组成，这里不再多讲，后面主要讲述泄漏电缆入侵探测器的特点、性能、原理、安装、调试等要点。

泄漏电缆入侵探测器的特点：

泄漏电缆入侵探测器是由两根平行浅埋地表下的专用泄漏电缆和探测主机组成。安全隐蔽，可按任意形状周界轮廓铺设，对设置周界的地面和地下活动目标有效探测，实现无工作盲点的全天候周界入侵探测警戒。

安全隐蔽：通常周界产品为明装，易被入侵者发现破解。泄漏电缆浅埋地面，入侵者无法发现从而实现有效报警。

随形安装：很多周界产品由于工作原理所限，必须直线直角安装，难以满足客户现场的要求。泄漏电缆可按任意形状周界轮廓铺设，方便实用。

全天候工作：由于气象复杂，其它周界产品在暴雨、大雪、狂风、雷电和极端高低温气候下，同样由于工作原理和明装所限无法全天候正常警戒。泄漏电缆因为采用空间探测原理和埋设安装则能轻松胜任全天候的警戒工作。

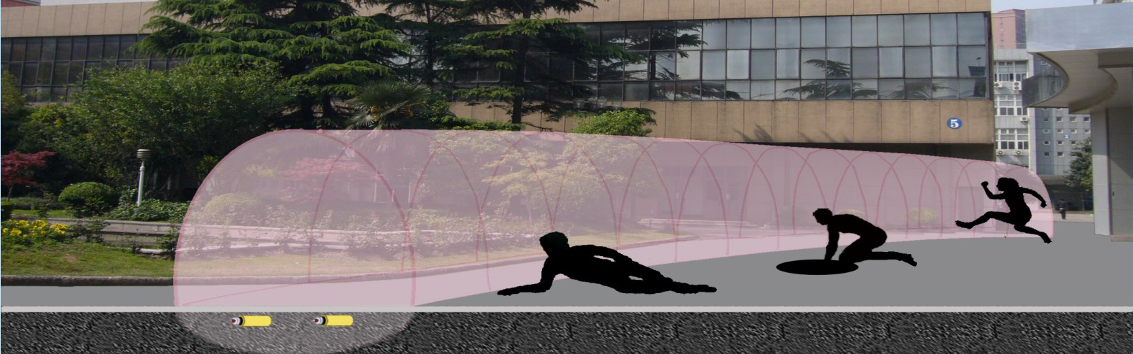

全空间警戒：通常周界产品直线或障碍警戒，可以通过跃过、钻过或挖坑方式破解。而泄漏电缆采用区域探测原理，形成地面和地下的无形警戒空间，可对入侵者跃过、钻过或地面下挖坑入侵方式有效报警，实现其它周界产品难以实现的全方位周界警戒。

泄漏电缆入侵探测器近年来的主要提升

先进的微控制器处理技术：可有效平衡采集信号中的干扰情况，实现一定程度的自适应环境变化，实现国内领先的报警准确率和运行效率。

强大的冗余设计：使本产品的抗电磁干扰和抗浪涌能力极大提升，尤其是抗浪涌能力提升至4000V水平（一般按国家标准设计为2000V设计），极大满足户外长期运行的稳定性要求。

采用低功耗设计原则：极大降低器件的负荷应力，提高器件的使用寿命，从而提升整机产品的可靠性。

超低电压运行能力：由于安防领域要求所有设备电源由监控中心的UPS提供，造成远端设备的供电压降，通常设备的供电压降承受能力为198V，造成远端设备因为低电压而处于临界工作状态。本产品采用170V超低电压工作能力，提供了足够的工作稳定性。

报警门限和灵敏度调整均采用十档旋钮：可灵活适应各种现场或各类周界介质的复杂变化。

采用ISO-9001质量管理，军工级制造工艺：是国内唯一无需加热装置真正实现-40℃～+70℃宽温工作范围稳定运行的产品。提供领先的可靠性设计和生产流程，大幅度提升了产品的稳定性。

发射信号、接收信号和探测信号同步显示技术:采用显示更清楚、质量更稳定的同步显示设计，替代了原先行业采用单一表头轮换显示的缺陷，使安装调试和维护更加直观、简洁。

泄漏电缆入侵探测器的构成、原理和性能

1泄漏电缆入侵探测器构成如下：

该产品由探测器主机和两根按设计要求特殊加工的泄漏电缆两部分组成。探测器主机由电源单元、发射电源、接收电源。信号处理单元和检测单元组成。

作为探测单元的泄漏电缆由两根泄漏电缆和与其连接的两根非泄漏电缆组成。泄漏电缆每根标称长度为104米。

2泄漏电缆入侵探测器主机工作原理

发射单元产生高频能量馈入发送用的泄漏电缆中，并在电缆中传输。当能量沿电缆传送时，部分能量通过泄漏电缆的泄缝漏入空间，在被警戒空间范围内建立电磁场，其中一部分能量被安装在附近的接收用的泄漏电缆接收，形成收发能量直接耦合。当入侵者进入两根电缆形成的感应区内时，这部分电磁能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，并推动报警指示灯点亮，同时使继电器触点打开。

3泄漏电缆入侵探测器主要性能指标

警戒长度               100米

收发电缆安装间距       0.3～3.0米（推荐1.0～1.5米）

收发电缆埋设深度       3～20厘米（根据介质情况）

工作电压               交流220V

输出形式               继电器触点，开路报警

消耗功率               ≦15伏安

环境温度               -40℃～70℃（无需加热装置）

尺寸                   主机：280x220x100mm

重量                   主机：5Kg

泄漏电缆入侵探测器安装调试方法

泄漏电缆入侵探测器的探测区域特性如下图所示。安装施工时应避免在可能报警区域内存在或潜在的非防范入侵目标。即需要确保正常人员行动范围不应进入可能报警区域。否则必须对泄漏电缆线的埋设位置进行调整。

上图中，泄漏电缆线的前3米为弱探测区，埋设前的调试应予以重视。虚线外为不报警区域，虚线内为可能报警感应区域，泄漏电缆线之间为探测报警区域。泄漏电缆探测区前端25米可能报警区域较宽，约为3米，向后逐渐递减，尾端可能报警区域宽度约为1.5米。人体目标（大于35Kg）以正常步行的速度通过两根泄漏电缆线组成的报警探测区域，报警概率大于98%。

1 泄漏电缆入侵探测器主机的安装

I泄漏电缆入侵探测器主机需要稳固安装在墙壁或落地固定物上，如安装在室外需外加罩防水保护机箱，避免阳光直射和雨雪渗漏。

挂壁外箱建议离地40公分以上，以防大雨淹水。

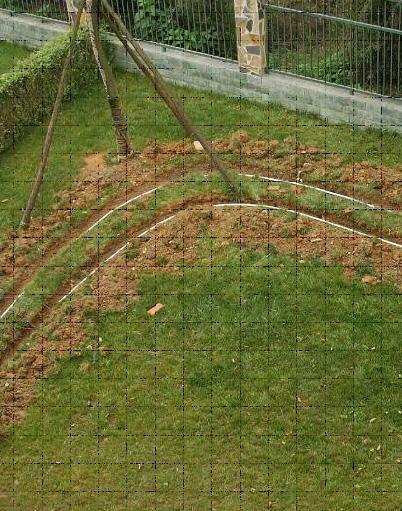

泄漏电缆安装方式应注意事项见下图：

泄漏电缆通常推荐以间距1米的方式平行浅埋

介质，前三十米适当埋深为5-10厘米，后面为3-7

厘米。要求在对泄漏电缆外套PVC塑料管，以防绿化

维护时不小心铲断泄漏电缆。

3、多套连接方式（下图中主机A电缆和主机D电缆的间距10厘米左右。）

相连两套泄漏电缆入侵探测器的频率应该不同，在所有主机的底部均有频率标识，共有A、D、E三种。建议下图中的重叠部分为6米左右。

4、 泄漏电缆末端负载制作

由于现场每个防区的长短不一，因此，泄漏电缆线末端负载很可能需要重新制作，该末端负载是一个75Ω氧化膜电阻，其结构示意图详见左图。

（1）制作泄漏电缆末端电阻负载的材料组成示意图如下；

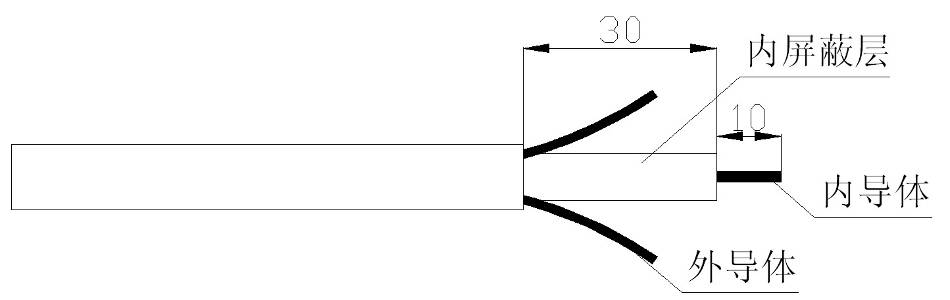

（2）将泄漏电缆线末端剥开，示意图如下；

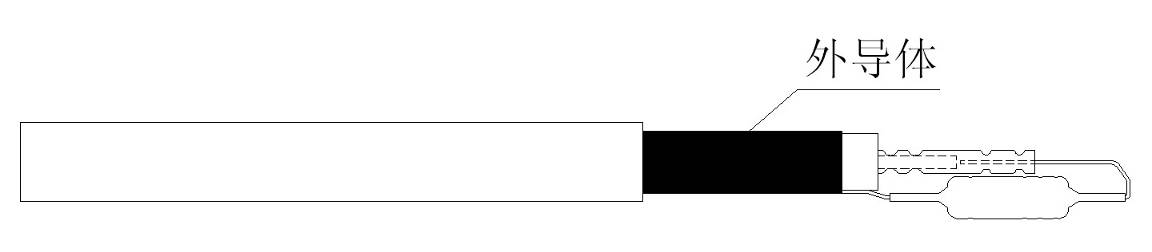

（3）将电阻负载一端与泄漏电缆线内导体铜芯连接，用尖嘴钳夹紧，外导体覆于其外与电阻的另一端缠绕；

注意：外导体的网状导线要短于内屏蔽层两厘米，多余部分剪掉，以免内外导体接触短路。

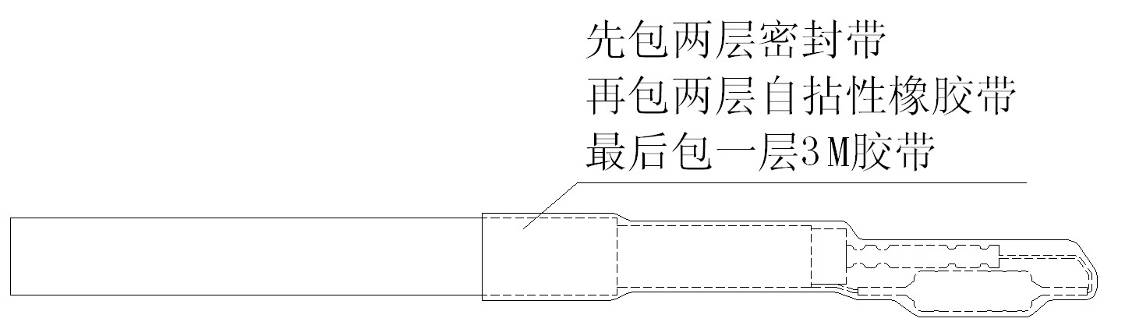

（4）其外先包两层3M密封带，再包两层

自粘性防水胶带，最后再包一层3M胶带；

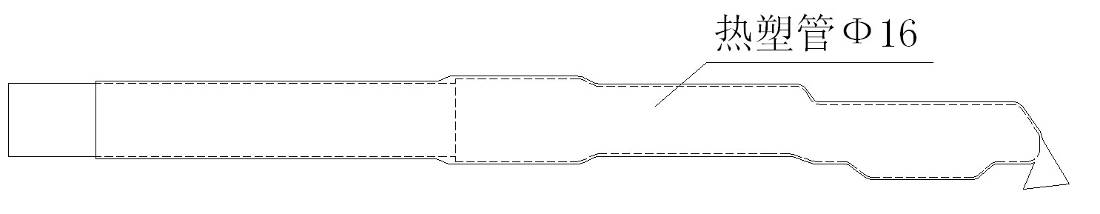

（5）最后再套上一根长约120mm～150mm的Φ16mm热塑管，用热风枪将其吹紧，多余部分剪掉，则制作完成。

5 非泄漏电缆连接头的制作

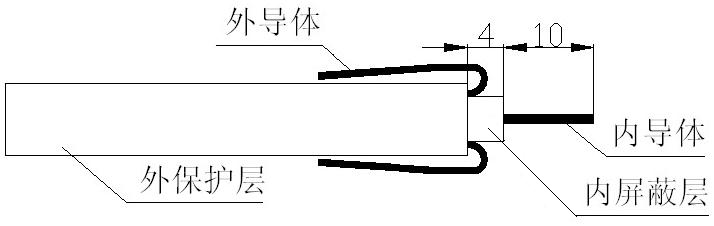

（1）非泄漏电缆为相对较细的屏蔽线，用于连接探测主机和泄漏电缆，其剥开示意图如下；

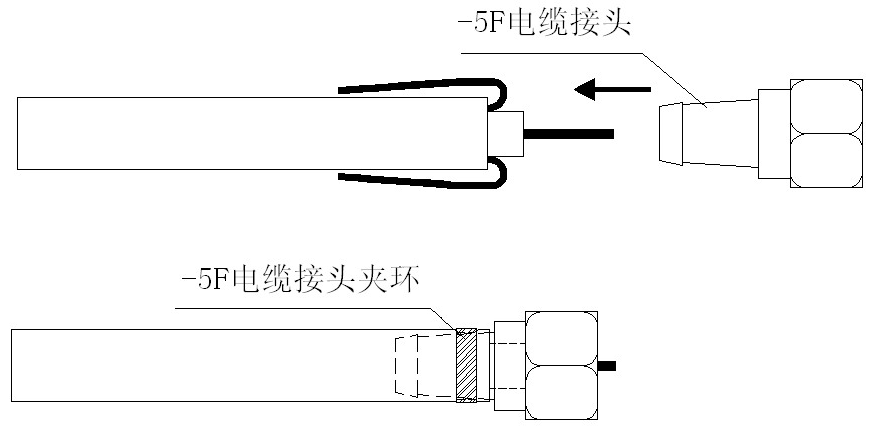

（2） 将-5F电缆接头插入开好的非泄漏电缆中，裸露在外的多余的网状外导体剪掉， 套上夹环，用尖嘴钳夹紧；

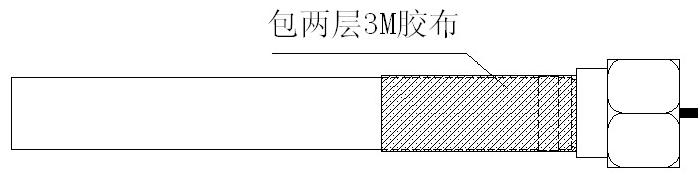

（3）在外层包上2层长约20mm～30mm3M胶布,制作完成。

泄漏电缆入侵探测器维护与常见故障

1 维护

主机外一定要装防护箱，以防日晒雨淋影响其使用寿命及工作性能。

泄漏电缆外一定套用PVC管以防护铲坏。

非泄漏电缆在进防护箱时也应套上PVC管，以防动物咬坏及风吹晃动。

三个月步行行检测一次，适当调整灵敏度，确保泄漏电缆入侵探测器正常可靠运行。

2常见故障

3 设计和安装提示

由于泄漏电缆入侵探测器为电磁场探测原理，空间入侵探测是其区别其它入侵探测器的最大优点，但安装条件也需要有一定范围的无人周界区域。因此，周界的无人区宽度（即墙体宽度+墙内侧无人区宽度+墙外侧无人区宽度）有以下三种情况要区别对待：

当无人区宽度大于7米时可以有效埋设安装泄漏电缆入侵探测器，泄漏电缆线间距1米，若有围墙因素，使得泄漏电缆线距离周界内侧人行道3米有困难，可酌情改为0.6米或适当埋深；

当无人区宽度大于5.0米并小于7米时，可以将前30～40米泄漏电缆适当深埋25～30厘米，后面的泄漏电缆按照10厘米方式逐渐浅埋。同时，可以将两根泄漏电缆之间的距离缩短为0.6米，安装时尽量平行埋设。

若围墙在无人区的中央位置，建议泄漏电缆墙装的方式满足系统要求，其好处是入侵者在墙背后攀爬时就能引起告警。

当无人区宽度小于5米时，建议不安装泄漏电缆入侵探测器。除非有些场所可以采用上班期间撤防，下班期间设防的方式进行安装警戒。

总之，上述情况的不同处理方式一定要通过图纸查看和现场勘探予以确认，尤其是获得业主最终确认后方可实施。

防雷措施

由于，泄漏电缆入侵探测器是户外安装，其防雷及防浪涌措施非常重要，要求所有泄漏电缆入侵探测器的供电均从监控中心的在线式UPS（做好接地）供出, 三芯电源线线径不小于1.5平方毫米，其中接地线与监控中心的接地线连接。报警总线必须是屏蔽双绞线，同时在报警总线上加上防雷器。否则，后患无穷。
