D238网络报警系统方案

某园区TCP/IP网络

智能安防报警系统

应

用

方

案

上海优周电子科技有限公司

目    录

一、引言

二、为什么使用防盗系统？

三、为什么使用联网报警中心？

四．系统概述

五．设计标准规范

六、网络报警系统功能描述：

七、本园区系统组成

八、园区系统结构

九、报警设备选型

十、探测设备

十一、通讯网络、电源线的布线规范

十二、报警系统设备列表

一、引言

随着国民经济的发展，人民的生活日益提高，安居工程需要大力发展安全文明园区建设。严峻的社会治安形式，需要建立并完善安全文明园区防盗报警网络系统体系。随之部分住宅园区便使用高科技的智能化手段，为园区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明园区、防范防盗网络系统是当前急需解决的问题。作为一个可行的住宅园区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。性能价格比高等要求。

二、 为什么使用防盗系统？

在科技日益发展的今天，防盗的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。一个电子防盗系统可以包括移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、紧急按键等各种探测器，从多个方面保护您的安全。在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。

三、 为什么使用联网报警中心？

有了用户端的电子防盗报警系统，通过声光发出警报是不够的，因为报警处理、误报多等原因，还需要专门人员来处理各种警报。如果在犯罪发生后，能通过公用（TCP/IP或电话）网络报警，以最短时间将警情报告接警中心做出快速反应，从而更有效地打击犯罪。因此各地都在逐步建立和完善本地区的报警联网中心系统。

四．系统概述

上海优周电子科技有限公司的IP网络智能安防系统是建立IP局域网通讯平台上，采用IP网络方式和专业高速通讯协议进行数据传输和处理，具有报警响应时间短、系统容量大、可靠性高、数据安全、扩充性强、施工简单、操作方便等特点。

五．设计标准规范

采用现代化综合技术，系统要具有先进性，扩大和联网能力，并与分布式系统结构相适应，若干年后整个系统仍有动态的先进性。系统要总体规范，全面设计，方案可选择，做到硬件设备共用，软件资源共享，器材优先组合，在现场条件下工作稳定可靠、操作方便。

从而将设计原则归纳为：质量可靠、技术先进、经济实用。

系统设计所涉及的设计标准和规范主要有：

《智能建筑设计标准》（DBJ08-47-95）

《民建筑电器设计规范》（JGJ/T16-92）

《商用建筑线缆标准》（EIA/TIA-569）

《建筑智能化系统工程设计标准》（DB32/181-1998）

《安全防范工程程序与要求》（GA/T75-94）

六、网络报警系统功能描述：

1． 报警接收管理中心部分，该中心可实现：

●监视和记录网络用户向中心发送的各种事件，如：报警事件、设备在线报告、故障报告、测试报告等；

●  同步地图显示：在防范地区地图上实时显示发生事件的用户区域位置及报警区域。

2． 处理警情功能

● 记录报警发生的时间、地点、探测器报警原因；

● 记录处理警情的过程；

● 向上一级处警单位转发警情。

3． 信息管理：

● 录入、修改、打印用户信息，统计查询用户信息，建立用户档案；

● 实时维护用户的撤布防信息、测试信息；

●   提供数据定期备份及手动备份功能；

4． 报警主机：

● 适合就地控制的区域使用，性能可靠；

● 外形美观；

● 布/撤防方法简单；

● 自动向中心发送布防/撤防等用户所有操作及状态报告。

5． 探测器：

● 性能可靠；

● 防范布置合理，有效；

● 安装隐蔽性强，不影响室内美观；

七、本园区系统组成

    园区基本情况：住宅用户约250户，每户需安装7组红外光栅，在周围形成一个虚拟的电子光墙。

用户配置：

1、报警主机

   靠近周界每户使用1台D238网络报警主机，将室内网络接口（RJ45）直接与D238主机端口连接。用户可以根据现场实际情况，选择有线或无线的探测设备。D238支持目前市场上常见的探测设备，如：红外光栅、紧急按钮、红外探头、烟感探测器、门磁等等。

2、探测设备

  用户端报警系统使用键盘或遥控操作防盗主机系统处于布撤防状态；而探测器种类则有：

1. 探测非法入侵的移动探测器，可分被动红外探头，双鉴红外探头。主要用于大厅、室内、走道等大面积的防护。

2. 门磁：主要用于防范门、窗等。

3. 玻璃震碎探测器：主要用于防范玻璃门窗。

4. 振动探测器：主要用于保险柜、金库等防止敲凿。

5. 烟雾探测器：主要适用于防火。

6. 紧急按钮：适用于各种场合，尤其财务等重要部门。

7. 主动红外探测器：主要用于围墙及大楼周边等。

以上各种类型探测器可按实际需要适当地选择。

3、管理中心

a. 中心配备管理电脑1台；     b.中心接警管理软件1套；

c. 打印机1台；               d.电脑音箱1套。

4． 供电及电源

防盗报警系统采用现场集中供电方式，可配电源箱（+12V）；给报警主机和其所带的探测器进行统一供电。

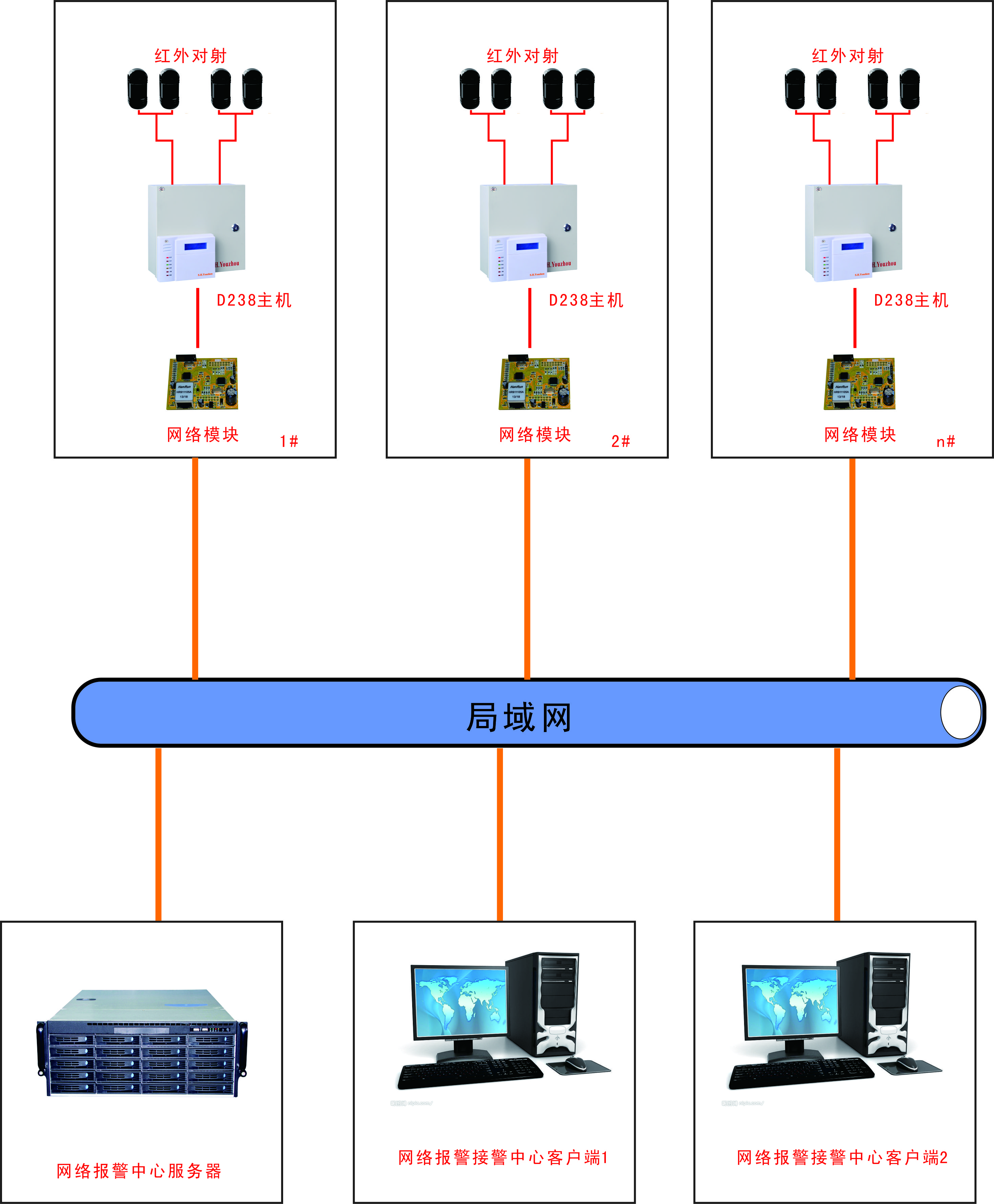

八、园区系统结构

说明：1、系统扩展方便               2、系统容量大

3、免布线                     4、中心可控制主机（需要客户端授权）

九、报警设备选型

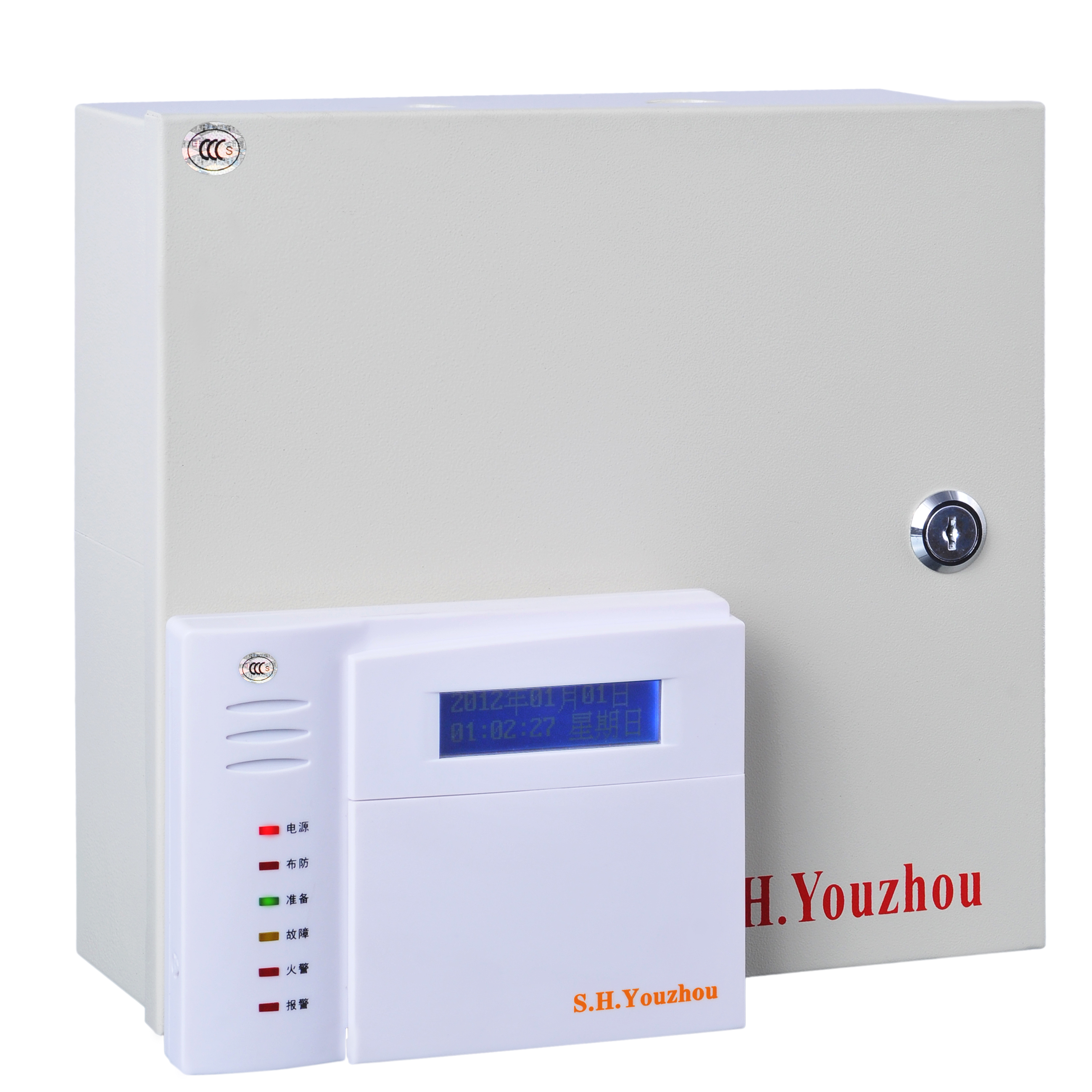

1．D238报警主机

D238三网联网防盗报警系统，吸取当前安防领域的先进技术，采用进口原装芯片、微电脑控制技术、华为工业级GSM模块，兼容Contact ID通信协议，是一款全中文智能操作界面，大屏幕液晶显示的报警系统。该系统可接分体键盘，操作方便，金属外壳，坚固耐用。具有市话网络拨号及GSM网络拨号及GPRS网络传输的三网传输报警信息功能，接警时市话网络和GSM网络自动转换，通过有线市话、无线GSM网络和GPRS网络传输的三种方式传输报警信息，实现真正意义上的双保险效果。报警信息传输准确及时，报警系统性能稳定可靠。

该系统是可由报警主机、无线/有线探测器、无线遥控器、无线门磁、脚挑开关等组成全方位防盗系统，可单家独户使用，也可与安定宝（Contact   ID通讯协议）及S900接警中心台联网，组成电脑联网报警系统。一旦发生警情，市话外线正常时，通过市话网络拨打电话，GSM网络还可发送短信；若市话外线被剪断，市话网络无法传输报警信息的情况下，自动通过GSM网络发送短信并拨打用户设定的电话，把报警信息及时传达给用户或通过GPRS网络直接把信息传给服务器或传给带有固定IP的联网中心。若报警主机与接警中心台联网，报警时同时向接警中心台报告，中心台联网电脑显示电子地图、报警地点、报警类型、时间等，便于及时处警。

二、主要功能特点

◆ 大屏幕中文液晶屏，24小时制时间显示，数据信息断电不丢失。

◆ 8个有线防区，40个无线防区，可扩展为16有线防区。

◆市话网络及GSM网络拨号双网传输报警信息。

◆自动识别主人手机号码，并通过手机异地远程零话费布撤防。

◆可用短信设置、查询、删除接警电话。

◆可用短信设置和查询报警具体地址以及最后2条报警信息。

◆可设置5组接警电话，并选择接警电话是否可以异地电话布撤防。

◆可通过GSM、有线市话网络与中心台联网报警，兼容安定宝Contact   ID接警中心通讯协议可开启或关闭布/撤防上报中心台功能。

◆报警时响声/静音可选择。

◆可设置防区报警类型，共分为七类：周界、劫警、盗警、紧急、烟感/燃气、其它、求助。

◆可设置两组定时布防、撤防时间。一周中可随上下班时间设置定时布、撤防，也可设置双休日全天自动布防或自动撤防。

◆可自由设置无线防区段的开通或关闭，用户可依情况进行选择，避免无线信号的串码。

◆通过无线遥控器、密码键盘或远程异地电话密码布/撤防，安全保密。

◆中文显示报警防区类型。

◆具有外出、留守布防两种模式，方便主人外出或在家的布防选择。

◆具备黑匣子功能：自动存储报警记录和布、撤防时间，便于查阅，不可删除。

◆无线探测器、门磁、遥控器与主机自动对码，增配方便快捷。

◆自由设置进入延时、退出延时时间。

◆专业机型、金属机箱、坚固可靠。

◆可带大容量高效备用电池，交直流电源自动转换，蓄电池具有放电极限保护功能，可延长电池使用寿命。

技术参数

电流输入：AC220V

工作电流：小于500mA

外观尺寸：240*251*72mm

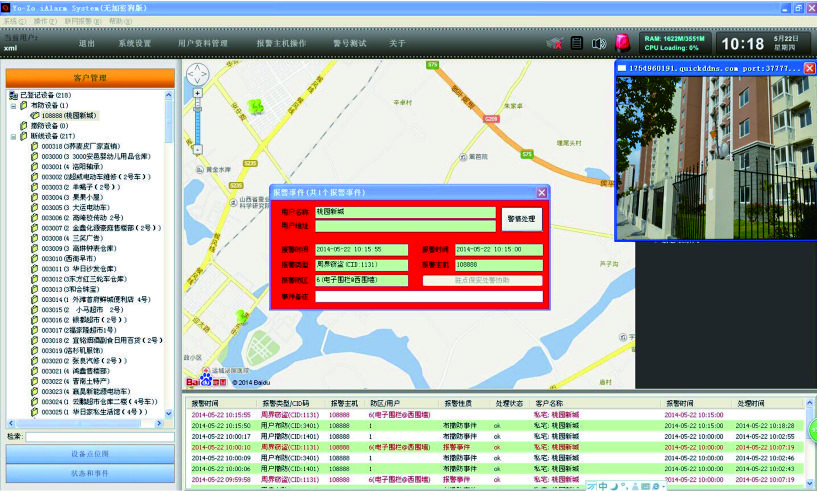

2.中心网络接警软件 （S901）

中心管理软件是基于WindowsXP上运行的多用户多任务系统。支持TCP/IP协议，实现局域网和互联网之间的数据服务，全面实现网络应用。

本系统软件是与EH508型通信报警系统相配合的管理软件，能满足日常报警管理的需要，具有以下特点：

1.提供了美观友善的用户界面：

(1).本系统采用了下拉式菜单，使每一步操作都很简单、清晰。

(2).提供万能通用查询，能根据输入的条件查询所需的信息。

(3).提供了智能化的输入界面。

(4).在使用中对所有可能想到的操作错误进行警告和提示，以避免误操作。

(5).窗口可缩放，为用户提供最佳浏览效果。

2.报警信息接收和发送处理

  1.支持USB串中连接

  2.支持接收GPRS网络信息（配合GPRS报警主机使用）

  3.支持对GPRS报警主机远程编程和日常操作控制。

3.电子地图及防区图

   1.使用在线百度地图，用户位置可以精确定位。

   2.报警用户闪烁指示，报警位置一目了然。

3.多级防区图，可以有里面添加多个用户并可对其标出防区位置。

4.用户资料管理

  详细记录用户信息

5.视频联动

   用户发生报警时，可通过用户添加到软件里的视频设备的网络地址，实时查看报警现场并对现场进行录象。（目前只支持海康跟大华网络摄像机）。

6.用户状态

   实时记录用户状态，用户布撤防一目了然。

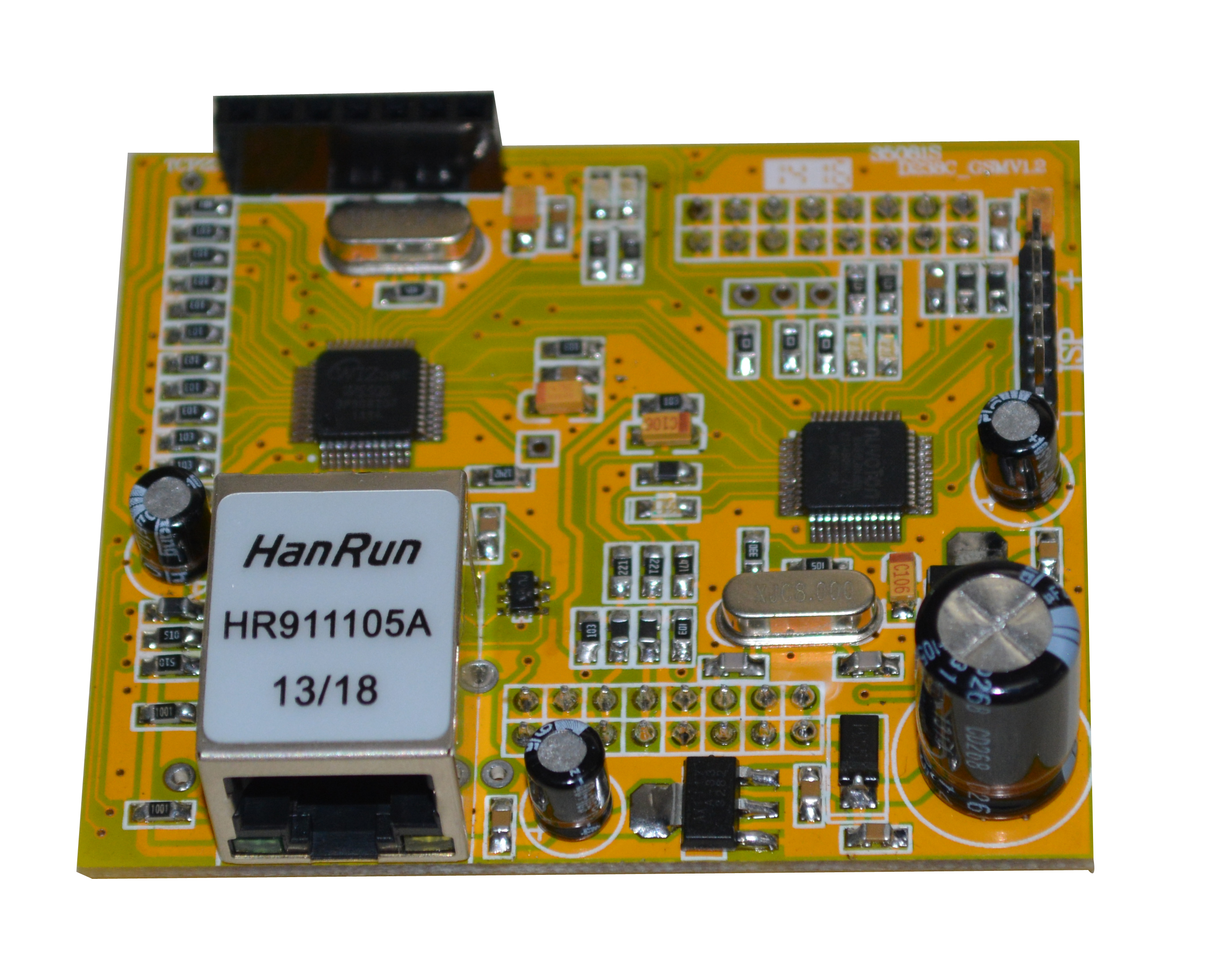

3． 网络模块D238IP

采用TCP/IP通信协议传输报警信息，由单片机纯硬件构成，强大的抗病毒入侵功能。支持中心端固定IP，用户端活动或固定IP组网方式编程设置简单、灵活，各种参数可用计算机专用软件通过网口进行设置，也可中心网络远程 ；实时在线、快速反应、超低流量；可远程操作报警主机，低耗能，高稳定性。

十、通讯网络、电源线的布线规范

1．通讯线采用普通网络线,借助现有的内部局域网。

2．电源线采用0.3～0.5平方毫米的平行电缆。

十二、报警系统设备列表

以上报价不含运费及税金
