周界入侵防盗报警系统解决方案

2022-07-23 15:36



周界入侵防盗报警系统

解   决   方   案












目   录

一、系统综述3

二、系统设计3

2.1遵循的规范标准3

2.2设计依据4

2.3设计原则4

2.4系统技术要求5

三、系统配置6

3.1    前端探测器6

3.2后端控制与数据存储设备配置6

3.3系统管理和控制配置6

四、系统功能6

4.1控制键盘功能6

4.2报警管理中心功能7

4.3报警监视, 显示和事件日志7

五、系统结构7

六、设备技术参数8

6.1报警主机 B9512G8

6.2控制键盘 B9429

6.3 POPEX总线转换模块 B29910

6.4 POPEX总线单防区模块 D912710

6.5报警管理软件 MTSW-20010

6.6三十二路继电器模块DSR-32C11

6.7四光束红外对射ISC-FPB1-W120QS12








系统综述


本方案中入侵报警系统包含总线制报警主机、总线式单防区输入模块、主动红外对射探测器和继电器输出模块等。

主动红外对射探测器保护周界围墙,满足用户在周界安全防护的需求。

这些场所只要有人非法闯入,设备即会产生报警,报警信号经过总线式单防区输入模块处理后通过系统总线传回至控制中心报警主机,报警主机迅速启动声光报警器,与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置,方便中心值班人员及时查看警情事件及报警方位等信息。

入侵报警系统还可以与视频监控系统联动。当有警情发生时控制中心报警管理软件会自动控制继电器输出模块,将相应报警点信号传输至视频监控系统,实现视频监控管理软件自动弹出相应报警点的监控视频画面。

系统具有防破坏功能,在报警线路被切断或短路,入侵探测器被破坏等情况下均能有效报警。各子系统配备UPS应急电源,在市电交流电断电2个小时的情况下,系统仍然能够可靠运行。

系统设计

遵循的规范标准

本系统工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等符合以下有关标准和规范:

《智能建筑设计标准》(GB/T50314-2006)

《智能建筑弱电工程设计施工图集》(GJBT-471)

《智能建筑工程质量验收规范》(GB 50339-2003)

《民用建筑电气设计规范》(JGJ16-2008)

《建筑电气安装分项工程施工工艺标准》(533-1996)

《建筑电气工程施工质量验收规范》(GB 50303-2002)

《建筑物电子信息系统防雷技术规范》(GB 50343-2004)

《防雷及接地安装工艺标准》(322-1998)

《综合布线系统工程设计规范》(GB 50311-2007)

《综合布线系统工程验收规范》(GB 50312-2007)

《电磁兼容性标准》(IEC 801)(GB/T13926.1-4-1992)

《中华人民共和国公共安全行业标准》(GA/T70-94、GA/T75-94)

《安全防范工程技术规范》(GB 50348—2004)

《安全防范系统验收规则》(GA 308-2001)

《入侵报警系统工程设计规范》(GB 50394-2007)

《防盗报警控制器材通用技术条件》(GB 12663-2001)

《入侵探测器通用技术条件》(GB 10408.1-2000)

《入侵探测器通用技术条件》(GB 10408.5-2000)

《计算机软件开发规范》(GB8566-97)

《信息技术互联国际标准》(ISO/IEC11801-95)

《住宅小区安全技术防范系统要求》(DB31/294-2003)

《住宅小区安全技术防范系统要求补充规定》(沪公技防2007第003号)

国家现行的其他有关规范、标准和规定

其它国家及本市有关的现行施工、验收规范、规定、标准

设计依据

本工程深化设计的依据是招标书所提出的技术要求、工程量清单及设计院图纸,整个系统的技术指标满足招标书需求文件及设计要求。

设计原则

系统设计符合下列要求:

规范性:系统设计符合相关的国家标准和行业标准。

先进性:本方案选用的系统具备数字化、网络化、智能化的典型特征,采用代表行业发展趋势国际或国内通行的先进技术。

成熟性:本方案选用的系统以实用为原则,采用成熟的并经过实际工程检验的先进技术和产品。

开放性:本方案选用的系统采用开放的技术标准和国际标准的通信协议,避免在系统互联时产生障碍。

标准化:本方案涉及的系统的系统设计、系统性能标准等应符合中国的有关标准化的要求。

可扩展:本方案涉及的系统的设计应充分考虑到未来的发展,在系统配置、管线布设以及在系统实施方面留有冗余和预留。

可靠性:本方案涉及的系统的产品选择稳定可靠,主要系统设备能够提供可靠性指标,实施后的系统能够保持良好的运行状态。

可维护性:系统中的任一部分之联接都应是灵活的,即从物理接线,到数据通讯、设备之联接都不受或极少受物理位置和这些设备类型的限制。

安全性:本方案涉及的系统的充分考虑了系统安全、人身安全以及信息传递安全等安全性要求。

集成性:本智能化工程方案能够根据功能要求、管理和信息共享的要求对智能系统分层次、分阶段进行集成,汇集本工程内外信息,对各子系统进行综合管理。

经济性:在实现实用性、可靠性的前提下,系统的配置设计能够达到性能与价格的优化目标。系统设施除考虑建设时的一次性投资外,还充分考虑到系统运行时的运营成本,并使之达到最小化。

系统技术要求

系统的通讯速度快、实时性强

系统的组网方便、灵活,采用模块化设计方式,扩展性强

系统选用可靠性高、稳定性好的方案及设备

系统设备主件采用工控标准设计生产

系统监测功能:包括总线设备运行状态、系统设备通讯功能的检测

系统报警联动功能:入侵报警系统与电视监控系统、出入口管理系统等相关系统的联动功能;包括:报警点相关电视监视画面的自动调入,事件录像联动等

管理软件:支持Windows2000/xp/7系统,支持电子地图功能、支持报表、查询、打印功能

报警系统工作站可以保存至少1个月的存储数据记录;

系统配置

3.1    前端探测器

区域周界围墙安装四光束主动式红外探测器。当有人非法穿越时,探测器将探测到的非法入侵信息传送给报警通信控制主机,并在入侵检测监控平台显示报警信息并发出声光报警,同时通过视频联动,将报警点的摄像机图像在安保监控中心的显示屏上弹出。

后端控制与数据存储设备配置

    系统配置 1台报警控制主机(BG8512G/B9512G),SDI总线模块(B299), 总线式单防区输入模块(D9127),声光报警器,继电器输出模块(DSR-32C),报警管理软件(MTSW-200)。

系统管理和控制配置

    在控制中心配置报警管理主机1台,每台BG8512G/B9512G报警主机最多可扩展到99/599个防区。控制键盘用于布撤防和查看报警信息和记录等。


系统功能

控制键盘功能

监视本区域报警

现场防区编程

现场布/撤防

通过报警主机液晶控制键盘对所有防区(不分区)或各个子系统(分区)撤/布防


报警管理中心功能

监视所有区域的报警

在报警工作站显示报警

存储所有报警

支持报警、视频联动功能

报警监视, 显示和事件日志

    所有来自入侵报警系统探测器的报警/事件将会实时显示在报警管理工作站上,同时显示相应的位置图,激活图表和分配的报警文档。报警/事件存储在报警管理软件事件日志中,所有操作员的行为事件也存储在事件日志中。

系统结构

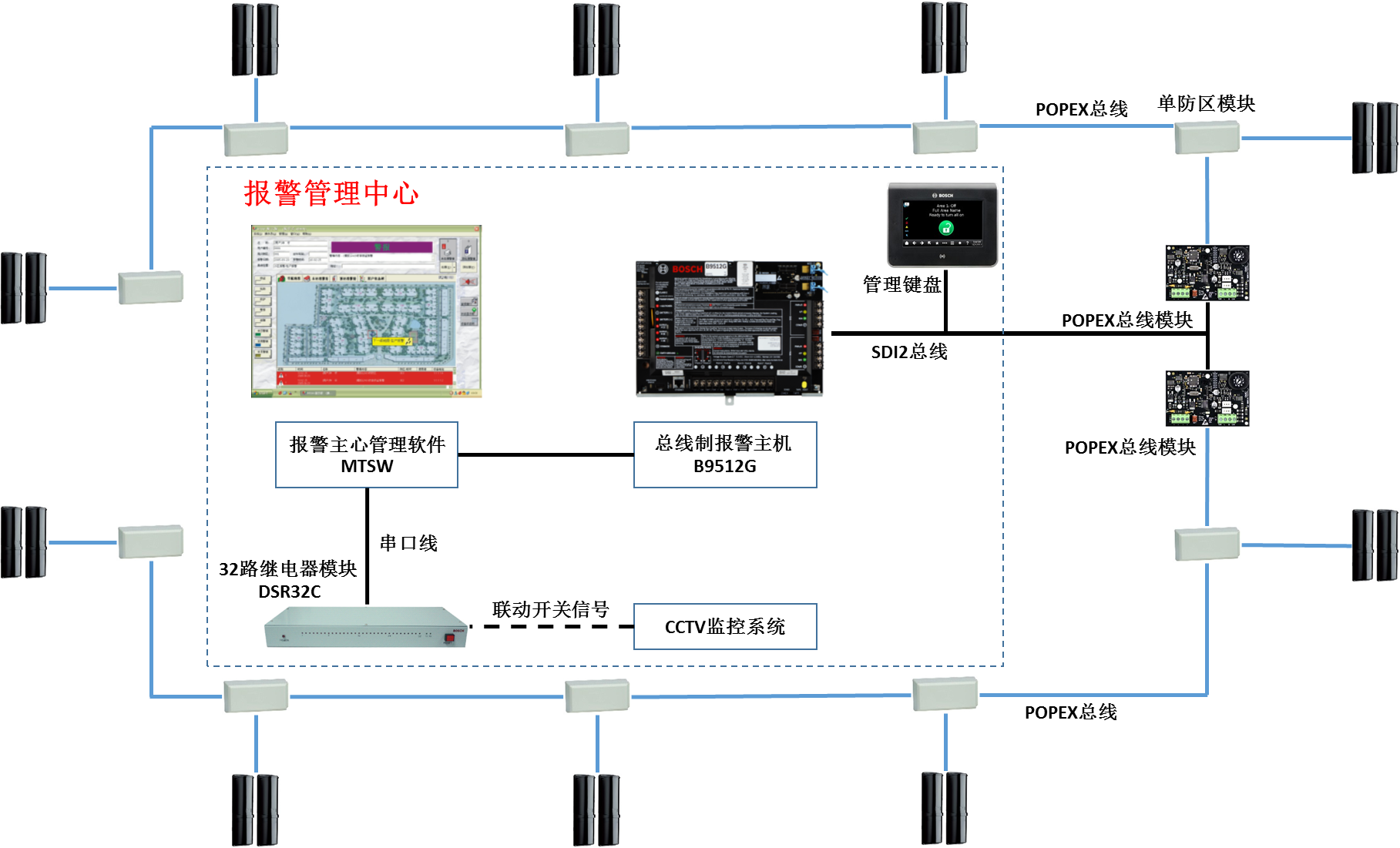

界入侵报警系统图


设备技术参数

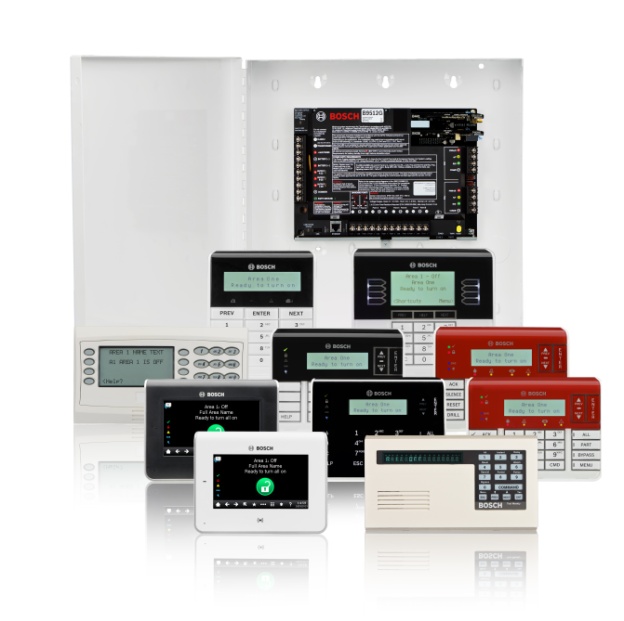

6.1报警主机 B9512G



   BG8512G/ B9512G主机基本八个防区,采用双路(SDI2) 总线扩展方式,以两芯(SDI2)总线可扩充至99/599个防区(“/”号前代表B8512G,后面代表B9512G,下同),主板自带网络报警接口,通过TCP/IP网络连接报警中心软件(MTSW),可以有效的对本系统进行集成管理,并且该主机还提供电话接口模块,支持目前大多数联网通讯协议(例如CID等),能够与110报警指挥中心联网。该报警主机可提供多种报警输出,支持本地和总线报警输出,联动相关设备,如联动视频监控系统,LED电子地图等。


功能说明:


双路SDI总线扩展方式,以两芯总线可扩充99/599个防区,并且支持无线防区扩充;

SDI2系统总线长度可达2300米(使用Ф1.0mm的非屏蔽线);

通过B299 POPEX模块的总线长度可达1500米(使用Ф1.0mm的非屏蔽线),可最多连接100个D9127单防区模块;

支持8/32个独立操作的分区;

支持16/32个液晶控制键盘;

键盘可接在SDI2总线上;

有多种可编程防区功能,可以满足防区类型个性化需求;

防区/系统复位,弹性旁路方式灵活;

有500/2000组个人操作密码,并且用户码支持多级权限管理;

有2048/10192条事件记录,可以通过键盘直接查询,或通过软件查看下载;

可选择多种防区扩展模块如:各种SDI2总线模块;

提供99/472个报警输出口,实现与防区报警一对一联动,或者多对一,一对多等多种报警/输出联动关系;也可通过编程跟随分区及其它报警事件输出;

具有TCP/IP 网络接口、电话网络等多种与报警中心通讯的能力;

支持两个电话报警中心,可以通过电话拨号报告到报警中心,兼容Contact ID等多种通讯格式;

能通过远程遥控操作、键盘、钥匙开关、无线遥控、手机APP等方式对系统进行布/撤防;

具有不间断的自动监测系统内部故障并显示功能;

防高电压、防雷击;

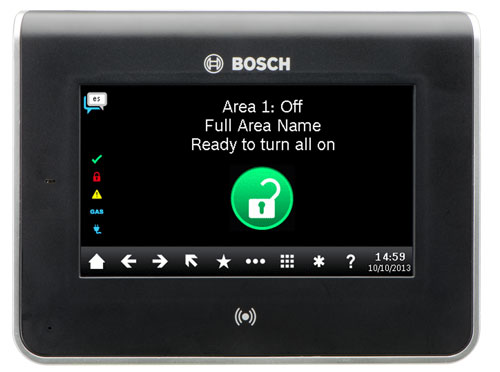

6.2 控制键盘 B942


具有液晶显示屏,可以和B8512/9512主机配合工作,支持所有系统功能;

光滑设计,全色图像显示;

简洁的图标型用户界面;

四输入,一个继电器输出;

已带RFID读卡器;

带有近接探测器;

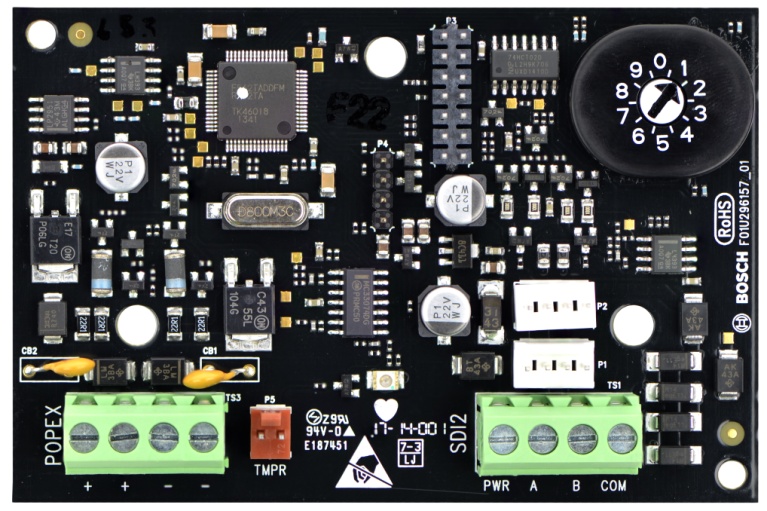

POPEX总线转换模块 B299


SDI2总线转POPEX总线模块

通过旋转式地址拨码开关设置SDI2总线地址

总线和防拆快速连接

蓝色心跳LED,提高判断的准确度

单个模块支持100个D9127单防区模块

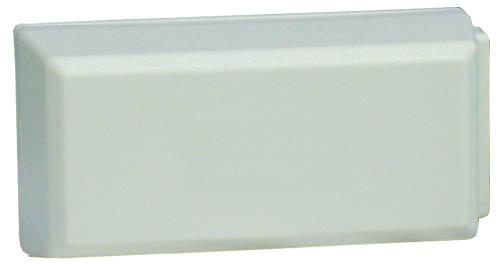

6.4 POPEX总线单防区模块 D9127T



支持1个扩展防区

通过DIP地址拨码开关设置POPEX总线地址

6.5 报警管理软件 MTSW-200



MTSW报警中心管理软件通过电脑串口/LAN网络与DX7400Xi-CHI报警主机连接,同时MTSW报警管理软件还具有数据转发功能,可以将接收到的报警信息通过串口或LAN/WAN网络口向上一级的MTSW报警管理软件发送,使报警信息可在不同部门之间同步分享。MTSW报警管理软件配有多个用户数量的版本供不同规模大小的使用者灵活选择。


中文WINDOWS 界面,多媒体工作方式,语音报告警情事件(提醒管理中心值班人员),用户操作简单直观,性能稳定可靠;

支持连接多台报警控制主机,可以容纳任意多的报警点,支持任意数量的用户;

实时接收各类警情事件信息,并实现报警处理及管理;

自定义报警显示,以及自定义报警处理方式;

可以任意设置报警点的防区类型;

可以对报警点旁路/取消旁路,对用户进行布/撤防;

支持时间表控制功能,可以实现软件定时自动布/撤防;

强大的信息发布功能,可通过Modem,TCP IP网络,GSM 网络转发信息到上一级报警管理中心或用户手机;

支持电子地图报警联动,多级电子地图显示,在地图上任意指定巡更点、报警点,以及支持报警点地图状态显示版;

模糊逻辑查询统计功能,报警记录、系统事件记录智能分析功能;

方便的系统集成接口,通过自定义报警输出,能够与其他系统联动,形成一个统一的集成系统;

多级用户权限管理,以及全面的用户操作记录;

完善的用户资料、报警记录管理以及系统备份、系统还原功能;

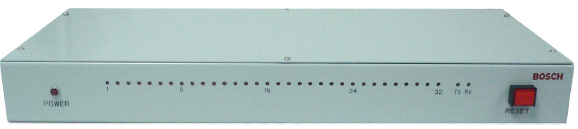

三十二路继电器模块DSR-32C






提供三十二路继电器输出

兼容DS7400主机和MTSW报警管理软件

DS7400主机/MTSW报警管理软件最多可支持16台DSR-32C,512个输出

继电器输出可自动复位或手动复位

提供灵活输出:支持一对一、一对多或多对一报警联动

可连动CCTV系统、灯光、警号或其他设备

输入电源电压:AC 100-240 V

工作电源电压:DC 12-15V

继电器触点负载:240V 1A AC,触电接触电阻100mΩ

工作温度:0~50℃

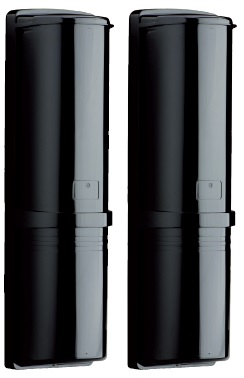

6.7四光束红外对射ISC-FPB1-W120QS


ISC-FPB 1-W120QS

探测方式:四光束同时遮挡

光源:红外LED

探测范围:室外 120 米

感应速度: 40毫秒-500毫秒(可调)

光轴水平调整角度±90°,垂直调整角度±10°

报警输出:C型继电器(常开/常闭),触点负载 30V DC 0.2A max

防拆输出:B型开关(常闭),触点负载 30V DC 0.1A max

工作电压:DC 10.5-28V (无极性)

工作温度:-25~60℃

广角非球面镜头、尺寸小、有效口径大

外壳材质: ABS阻燃材料

探测器自动调节灵敏度(AGC电路),适应雨、雾、雪等恶劣天气;

其他辅助功能:受光指示,OK指示,信号电压测试端子

全密封一体化结构设计,防雨、防尘(虫)等,能在恶劣的环境中正常工作;

结露、结霜对策:超声波焊接结构

防雷击电路设计
