入侵防盗报警系统 解决方案——体育馆

入侵防盗报警系统

解   决   方   案

                     ——体育馆

目   录

一、系统综述    3

二、系统设计    4

2.1   遵循的规范标准    4

2.2   设计依据    5

2.3   设计原则    5

2.4   系统技术要求    6

三、系统组成    7

四、系统功能    8

4.1   系统控制    8

4.2   报警监视, 显示和事件日志    8

五、系统解决方案    9

六、主要设备技术参数    12

6.1   报警主机 B8512G-CHI    12

6.2   控制键盘 B942    18

6.4   POPEX总线转换模块 B299    18

6.5    POPEX总线单防区模块 D9127    19

6.6   八防区输入模块 B208    19

6.7   八路继电器输出模块 B308    20

6.8   三十二路继电器模块 DSR-32C    20

6.9   报警管理软件 MTSW-1000    21

6.10   双光束红外对射DS426i-CHI    22

6.11   微波/红外三技术探测器   ISC-CDL1-WA15G-CHI    23

6.12   被动红外幕帘探测器ISC-BPR2-WPC12-CHI    25

6.13   紧急报警按钮    27

一、系统综述

根据体育馆安全需求特性，整个报警系统可划分为以下几个子系统：

周界入侵报警系统：在体育馆周界围栏设置红外对射探测器，防止有人攀爬周界围栏，非法进入体育馆范围。

手动报警及紧急求助系统：在保安岗亭、体育馆行政办公室等区域设置紧急报警按钮，方便保安或者体育馆工作人员在紧急情况下，向安防监控中心发出紧急报警信号；另外，在体育馆无障碍卫生间设置紧急求助按钮，方便残疾/老年人士在紧急情况下，向安防监控中心发出紧急求助信号，同时现场产生声光警号，吸引周边附近的保安/工作人员到现场进行救助。

馆区入侵报警系统：在体育馆每个馆区的主要出入口，会安装三技术探测器，所使用的三技术探测器具备防遮挡、防伪装、防宠物等先进探测技术/功能。在馆区大厅的玻璃幕墙附近会安装被动红外幕帘探测器，形成对馆区大厅的周界保护。

每个馆区独立配置一套IP网络报警主机，可方便用户对单个馆区的入侵报警系统进行单独布撤防，而不影响其它馆区的布撤防状态。

这些场所只要有人非法闯入，入侵探测器即会产生报警，报警信号经过防区扩展模块（单防区输入模块，单防区输入输出模块）处理后转成总线信号，并通过总线传回至报警主机。报警主机会根据当前子系统布撤防状态，或者防区是否为24小时防区进行判断是否需要产生报警。如果报警主机发生报警，将会通过IP网络将报警信息发送至消防监控指挥中心，中心的报警管理软件会自动调出电子地图显示报警确切位置，同时联动报警点附近相应的照明和门禁，封锁相应的通道，并通过声光报警设备报警进行提醒，使中心值班人员能够及时查看以及处理发生的警情事件。中心值班人员也可以根据需要，对前端报警主机进行远程布撤防操作。

入侵报警系统还可以与视频监控系统联动。当有警情发生时报警主机会将报警信号通过IP网络实时传送至视频监控管理平台，视频监控管理软件会根据接收到的报警主机SDK协议，知道是哪个报警点/防区发生的警情，并自动调出相应报警点的视频监控画面，方便中心值班人员进行报警视频复核。

系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。

二、系统设计

2.1   遵循的规范标准

本系统工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等符合以下有关标准和规范：

《智能建筑设计标准》(GB/T50314-2006)

《智能建筑弱电工程设计施工图集》(GJBT-471)

《智能建筑工程质量验收规范》（GB 50339-2003）

《民用建筑电气设计规范》(JGJ16-2008)

《建筑电气安装分项工程施工工艺标准》(533-1996)

《建筑电气工程施工质量验收规范》（GB 50303-2002）

《建筑物电子信息系统防雷技术规范》（GB 50343-2004）

《防雷及接地安装工艺标准》(322-1998)

《综合布线系统工程设计规范》（GB 50311-2007）

《综合布线系统工程验收规范》（GB 50312-2007）

《电磁兼容性标准》（IEC 801）（GB/T13926.1-4-1992）

《中华人民共和国公共安全行业标准》(GA/T70-94、GA/T75-94)

《安全防范工程技术规范》（GB 50348—2004）

《安全防范系统验收规则》（GA 308-2001）

《入侵报警系统工程设计规范》（GB 50394-2007）

《防盗报警控制器材通用技术条件》(GB 12663-2001)

《入侵探测器通用技术条件》(GB 10408.1-2000)

《入侵探测器通用技术条件》(GB 10408.5-2000)

《计算机软件开发规范》(GB8566-97)

《信息技术互联国际标准》（ISO/IEC11801-95）

《住宅小区安全技术防范系统要求》（DB31/294-2003）

《住宅小区安全技术防范系统要求补充规定》（沪公技防2007第003号）

国家现行的其他有关规范、标准和规定

其它国家及本市有关的现行施工、验收规范、规定、标准

2.2   设计依据

本工程深化设计的依据是招标书所提出的技术要求、工程量清单及设计院图纸，整个系统的技术指标满足招标书需求文件及设计要求。

2.3   设计原则

系统设计符合下列要求：

规 范 性：系统设计符合相关的国家标准和行业标准。

先进性：本方案选用的系统具备数字化、网络化、智能化的典型特征，采用代表行业发展趋势国际或国内通行的先进技术。

成熟性：本方案选用的系统以实用为原则，采用成熟的并经过实际工程检验的先进技术和产品。

开放性：本方案选用的系统采用开放的技术标准和国际标准的通信协议，避免在系统互联时产生障碍。

标准化：本方案涉及的系统的系统设计、系统性能标准等应符合中国的有关标准化的要求。

可扩展：本方案涉及的系统的设计应充分考虑到未来的发展，在系统配置、管线布设以及在系统实施方面留有冗余和预留。

可靠性：本方案涉及的系统的产品选择稳定可靠，主要系统设备能够提供可靠性指标，实施后的系统能够保持良好的运行状态。

可维护性：系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通讯、设备之联接都不受或极少受物理位置和这些设备类型的限制。

安全性：本方案涉及的系统的充分考虑了系统安全、人身安全以及信息传递安全等安全性要求。

集成性：本智能化工程方案能够根据功能要求、管理和信息共享的要求对智能系统分层次、分阶段进行集成，汇集本工程内外信息，对各子系统进行综合管理。

经济性：在实现实用性、可靠性的前提下，系统的配置设计能够达到性能与价格的优化目标。系统设施除考虑建设时的一次性投资外，还充分考虑到系统运行时的运营成本，并使之达到最小化。

2.4   系统技术要求

系统的通讯速度快、实时性强

系统的组网方便、灵活，采用模块化设计方式，扩展性强

系统选用可靠性高、稳定性好的方案及设备

系统设备主件采用工控标准设计生产

系统监测功能：包括总线设备运行状态、系统设备通讯功能的检测

系统报警联动功能：入侵报警系统与电视监控系统、出入口管理系统等相关系统的联动功能；包括：报警点相关电视监视画面的自动调入，事件录像联动等

管理软件：支持Windows7/10系统，支持电子地图功能、支持报表、查询、打印功能

报警系统工作站可以保存至少1个月的存储数据记录；

三、系统组成

本入侵报警系统方案中主要包含以下组成部分：

总线制报警主机B8512-CHI（控制键盘B942、总线转换模块B299）；

防区扩展模块：单防区输入模块D9127，八防区输入模块B208，八路输出模块B308；

入侵探测器：红外对射DS426i-CHI、手动报警按钮HO-01、三技术探测器ISC-CDL1-WA15G-CHI、被动红外幕帘探测器等ISC-BPR2-WPC12-CHI

报警管理中心：报警管理软件MTSW-1000、32路继电器输出模块DSR-32C；

四、系统功能

4.1   系统控制

监视本区域报警

防区编程

现场布/撤防

通过液晶触控键盘对所有防区或单个分区布防/撤防。

4.2   报警监视, 显示和事件日志

所有来自入侵报警系统探测器，或紧急按钮的报警/事件将会实时显示在报警管理工作站上，同时显示相应的位置图，激活图表和分配的报警文档。报警/事件存储在报警管理软件事件日志中，所有操作员的行为事件也存储在事件日志中。

五、系统解决方案

体育馆周界入侵报警系统图

体育馆手动报警和紧急求助系统图

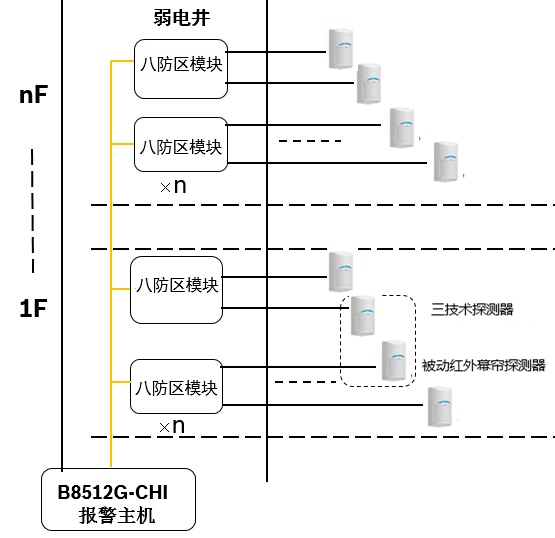

体育馆馆区入侵报警系统图

六、主要设备技术参数

6.1   报警主机 B8512G-CHI

B8512G-CHI 报警主机是Bosch开发的全新的顶级商业报警主机。B8512G-CHI 报警主机集成了入侵和门禁控制，提供了一个简单的、适合各类系统的用户界面。由于能够适应大型和小型应用场合，B8512G-CHI 提供了多达99 个单独识别的防区，这些防区又可分为8 个分区。报警主机可通过内置的Ethernet 端口，或通过由公共交换电话网络 (PSTN) 、蜂窝移动通信网络发送事件的兼容插入式模块进行通信。对于用户来说，可编程键盘快捷键、情景敏感型屏显帮助和双语用户界面可使系统操作变得简单容易。利用B8512G-CHI 报警主机，您可以：

• 监控入侵者、气体或火警报警点。

• 使用远程编程软件(RPS)或通过键盘使用基本编程来对所有系统功能进行本地或远程编程。

• 使用可选B901 门禁模块添加多达8 个门禁控制。

功能说明：

可编程输出

• 四种报警输出模式

• 可编程警铃测试

防区响应

• 可选防区响应时间

• 可选EOL 值和配置

• 交叉防区功能

• 火警核实

• 危险气体指示灯（包括一氧化碳(NFPA 720)）

• 监视模式

用户界面

• 监测多达32 个键盘

• 自定义键盘文本可通过RPS 完全编程

• 全功能菜单（包括可自定义的快捷键）

• 按区域划分的权限以及每个用户的32 字符名称

• 14 个自定义权限级别，用于限制每个用户可访问的系统功能

• 按用户和键盘设定的可编程主要语言和次要语言；从英语、西班牙语、法语和葡萄牙语中选择

区域配置

将多个区域链接到一个共享区域，如大厅或公共入口。然后，共享区域在所有关联区域布防时自动开启（布防），并在任意一个关联区域撤防时自动关闭（撤防）。对于安全性要求更高的应用场合，区域重新布防功能可保证区域始终处于重新布防状态，并且撤防时间不会超过某个特定、可配置的时间量范围（例如，维修时间）。

自定义功能

为了实现更大便利性，安装人员可以对自定义功能进行编程，这些功能使客户通过一个简单的操作即可完成复杂任务。例如，某个自定义功能可避开一系列防区并布防系统，从而允许用户可以使用一个简单的命令即可执行这些功能。用户可使用一个键盘、遥控器、感应匙或卡来激活自定义功能，或者报警主机可以激活某个功能来反应故障防区或通过预定事件(SKED)自动反应。

密码安全性

• 二人规则：在开启时要求两个人出示两个唯一的密码。

• 提前设伏：允许用户通过要求提供两个密码来核实设施是否安全。如果用户在检查现场后未再一次输入密码，则报警主机将发送一个胁持事件。

• 双重验证：在处理某些系统命令（包括关闭系统和开门）之前，要求进行两种形式的验证。标准的系统用户必须拥有密码、凭证（感应匙或卡）以及相应的命令权限。

门禁控制功能

通过使用B901 门禁模块或D9210C 门禁接口模块，报警主机可提供全面受监测的门禁控制解决方案。该解决方案提供14 个可编程的门禁权限级别。门禁的权限受用户级别、用户所属的组、每天的时间、门状态和区域布防（布防/撤防）状态控制。

轻松退出控制

报警主机可将一个“开启”（布防）状态更改为另一个状态，无需关闭（撤防）系统。例如，如果从“部分开启”（周界布防）更改为“全部开启”（主布防），则报警主机会遵守并报告此更改。轻松退出控制可减少击键数，从而简化系统操作。

可编程的密码控制型菜单列表

密码控制型快捷键为用户仅提供与其相关的选项和信息，从而简化系统操作。

灵活控制

系统提供选择更大便利或高安全性的灵活性。例如，您可以限制使用密码在离键盘最近的局部区域开启（布防）和关闭（撤防）系统，即使用户有权访问其他区域。这尤其适用于要求高安全性的区域，在这些区域中，用户可访问某个区域，但更希望仅单独关闭（撤防）该区域在而不是系统的剩余区域。

监控延迟/延迟响应

创建一个特殊的防区索引，这可将防区的反应延迟指定的时间（最多1 小时，用分和秒来表示）。这种延迟为指定条件提供了在激活任何通告之前进行重置的时间。系统可本地通告并发送报告（若需要）。在系统布防后，防区可像正常防区一样响应 - 提供双重功能。例如，使用此功能可确保防护门尚未被撬开，或者监控关键区域（如计算机机房和保险箱）。

系统用户

系统支持多达500 个用户。每个用户均可拥有一个个性化密码、无线遥控器和凭证来控制系统。您可以将密码分配到每个区域中的14 个自定义权限级别之一，以便可限制为仅在特定时间期间进行操作。您可以为每个用户通过键盘对主要语言和次要语言进行编程（从英语、西班牙语、法语和葡萄牙语中选择）。当用户输入其密码或按帮助键时，键盘将更改为用户的已编程语言。

通信格式

报警主机可划分报告的优先级并将其发送到四组报告路径，网络和电话通信可使用Modem4 或Contact ID 通信格式，每个组均有一个可编程的主目标和备用目标，报警主机为大多数中心提供灵活通信以及报告功能，例如：

• 各个防区编号

• 按用户和区号开启或关闭报告

• 远程编程尝试

• 诊断报告

IP 通信

报警主机可使用板载Ethernet (IP)连接与Conettix D6600或Conettix D6100IPv6 通信接收器/网关通信。报警主机可选择性地使用Conettix 插入式蜂窝无线通信装置 (B440/B441/B442/B443)。使用Conettix IP 通信可提供一个安全路径，该路径包含防回放/防替换功能并提供高达AES 256-bit 加密级别（使用密码分组链接(CBC)）的增强型安全。报警主机支持适用于远程编程和中心通信的域名系统

(DNS)。DNS 提供了易用性，不需要使用静态IP 地址作为您的报告目的地，并且支持有关中心灾难恢复的简单解决方案。报警主机支持IPv6 和IPv4 网络。

通信路径

报警主机可最多容纳指向中心接收机的4 个单独的电话和4个单独的网络的路径。当重置报警或对系统布防和撤防时，用户将按姓名和编号进行识别。

个人通知

报警主机可通过以太网或使用无线通信装置发送有关个人通知的文本信息和电子邮件。通过组合使用蜂窝无线通信电话号码和电子邮件地址，可最多配置32 个目标。报警主机采用用户的已编程主要语言发送通知。

Bosch Remote Connect（云）

Remote Connect 利用博世云服务简化了从RPS 和远程安全控制应用程序的连接。此服务创建到控制主机的安全连接，无需进行特定的路由器设置，也不必设置静态IP 地址或DNS。

固件更新

系统使用RPS 固件更新向导通过远程编程软件 (RPS)进行远程固件更新。固件更新向导使用板载USB 连接或板载Ethernet (IP) 连接来传输固件更新。报警主机可使用B426 Conettix Ethernet Communication Module 或Conettix 插入式蜂窝无线通信装置 (B440/B441/B442/B443)选择性地接收来自RPS 的固件更新。注意！手机固件更新相对于Ethernet 更新需要更多的时间，而且运营商会收取数据费。

• 报警主机更新。远程更新报警主机固件，轻松实现功能增强，无需更换ROM 芯片。

• 模块更新支持。远程更新连接的SDI2 模块上的固件，轻松实现功能增强，无需访问每个单独的模块。

各种输入选项

防区设定：

• 一个1 kΩ、一个2 kΩ、两个1 kΩ (1 kΩ + 1 kΩ)和无EOL（线路尾端）电阻选项（适用于板载和B208 输入）

• 可为火灾、入侵、门禁、气体和监测设备编程

• 支持有线和无线设备

• 支持博世开发的IP 摄像机作为防区和输出设备

IP 摄像机支持

报警主机可与博世IP 摄像机直接集成，将这些摄像机用于完全受监控防区和输出。摄像机的集成可允许摄像机的视频移动探测在报警主机上激活防区。报警主机的虚拟输出可配置为触发摄像机操作，包括通过电子邮件发送视频快照。

防区探测

报警主机提供8个板载防区及多达91个额外的分离式防区（取决于型号和扩展接口）。您可以对各个防区进行编程以监控某些类型的防盗报警装置和监测设备。

事件日志

事件日志存储多达2048个本地事件和报告事件。事件日志包括时间、日期、事件、区域、防区和用户。通过键盘查看事件日志或使用RPS 远程检索事件信息。当事件日志达到已存储事件的编程阈值时，它可向接收机发送可选报告。

预定事件 (SKED)

内部时钟和日历可单独启动预定事件 (SKED)。SKED 可执行多种功能，例如布防或撤防、继电器控制或防区旁路。报警主机可提供：

• 40个预定事件及多达31种不同的功能

• 8个布防的窗口和8个撤防的窗口

• 8个用户组窗口

• 周历、月历或单独的假期时间表

• 366 天的4个假期时间表（闰年）

编程功能

安装人员可利用键盘（输入关键参数；例如帐户ID、中心和RPS IP 地址及电话号码、报告格式等）执行有限的现场编程。他们还可以利用RPS 现场或远程（有人照看或无人照看的）执行完整编程。可编程系统密码可防止未经授权的远程编程。

诊断功能

键盘和RPS 均可提供用于监控和故障排除的诊断帮助。利用诊断功能，您可以查看有线和无线设备的状态。这些功能还提供报警主机及其连接的设备的状态，例如固件版本、电源和缺失状况。查看每个区域的状态。

远程安防控制应用程序

远程安防控制(RSC)应用程序允许用户从个人设备远程控制其安防系统。用户可以：

• 布防或撤防报警系统

• 布防或撤防特定区域

• 控制照明控制等应用的输出

• 查看Bosch IP 摄像机的实况视频

• 通过解锁和锁定门来远程授予门禁权限

此应用程序要求安装经销商为用户创建远程访问配置文件，并在用户设备上安装配置文件。

Bosch Video Management System 集成

借助 Bosch 视频管理系统 (Bosch VMS) 和防盗系统，VMS操作员可通过一个简单的用户界面来监控并控制结合了视频监视的防盗系统。例如，利用 Bosch VMS 和报警主机，操作员可以：

• 查看由入侵事件触发的视频，包括所有相关信息，例如显示屏中显示的与事件相关的区域、防区和用户。

• 在 Bosch VMS 地图上查看区域、防区、输出和门及其状态，从而在系统中提供准确位置。

• 开启（布防）和关闭（撤防）区域。

• 旁路和取消旁路防区。

• 锁定和解锁门 (Bosch VMS 6.0 及更高版本)。

技术指标

尺寸：41.5 x 41.5 x 9.5 厘米

重量：4.2 千克

通信：Ethernet 10/100 全双工

环境要求：相对湿度5%至93%，+32°C (+90°F)

温度（工作） -10℃至+55℃

电流（最大） 备用电源：180 mA

报警：260 mA

输出（报警）： 2 A，12 VDC

输出（辅助电源、连续电源和混合切换式辅助电源）：1.4 A，12 VDC 额定值

工作电压：12 VDC 额定值

交流电压：16.5 VAC 50 VA XFER

端子接线尺寸：12 AWG 至22 AWG（2.0 毫米至0.65 毫米）

SDI2 布线最大距离 - 导线尺寸 （仅非屏蔽缆线）：2,286 米 - 22 AWG（0.65 毫米）

分区数量：8

自定义功能：8

存储事件：2048 个

密码用户：500 个，以及1 个安装员密码

防区数量：99 个（8 个板载，多达91 个分离式）

可编程输出：99 个（3 个板载，多达96 个分离式）

无线防区：91

IP 摄像机：8

SKED时刻表： 40

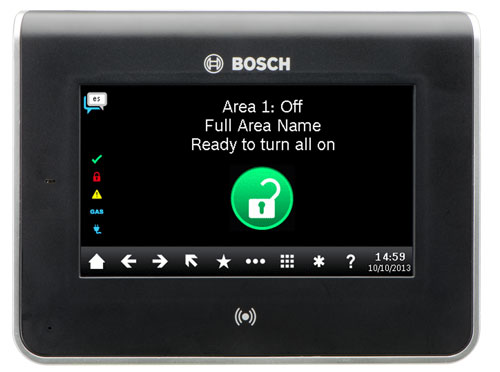

6.2   控制键盘 B942

具有液晶显示屏，可以和B8512/9512主机配合工作，支持所有系统功能；

光滑设计，全色图像显示；

简洁的图标型用户界面；

四输入，一个继电器输出；

已带RFID读卡器；

带有人体靠近探测功能。

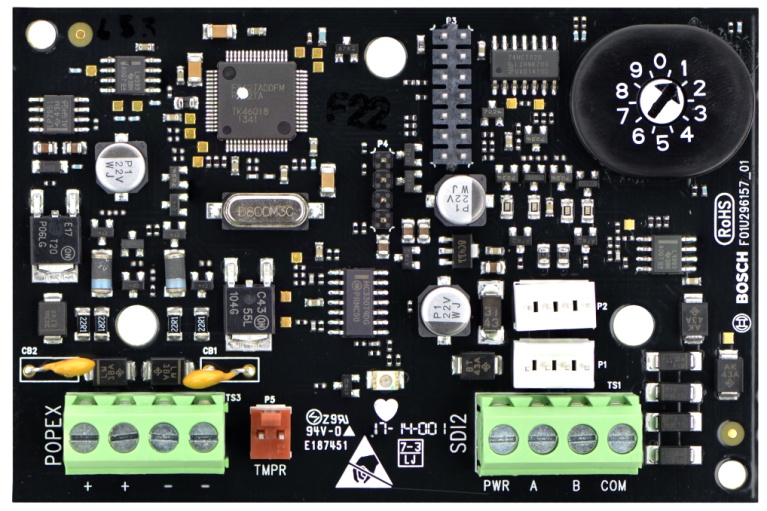

6.4   POPEX总线转换模块 B299

SDI2总线转POPEX总线模块

通过旋转式地址拨码开关设置SDI2总线地址

总线和防拆快速连接

蓝色心跳LED，提高判断的准确度

单个模块支持100个D9127单防区模块

6.5    POPEX总线单防区模块 D9127

支持1个扩展防区

通过DIP地址拨码开关设置POPEX总线地址

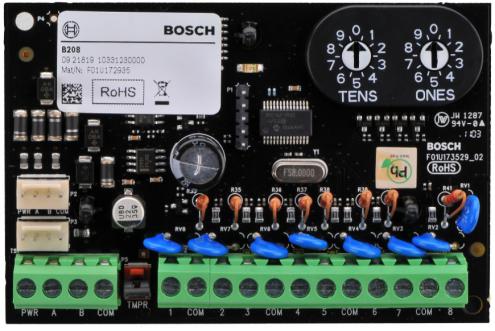

6.6   八防区输入模块 B208

支持8路扩展防区

蓝色心跳指示LED灯

1 K EOL终端电阻

具有防拆开关接口

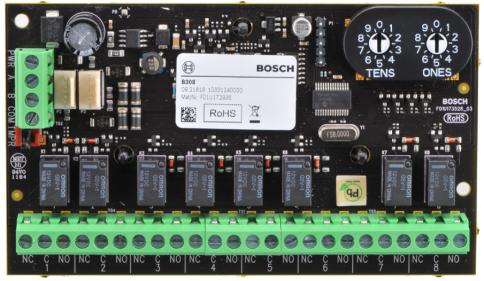

6.7   八路继电器输出模块 B308

支持8路继电器输出

蓝色心跳指示LED灯

具有防拆开关接口

6.8   三十二路继电器模块 DSR-32C

提供三十二路继电器输出

支持MTSW报警管理软件

MTSW报警管理软件最多可支持16台DSR-32C,512个输出

继电器输出可自动复位或手动复位

提供灵活输出：支持一对一、一对多或多对一报警联动

可连动CCTV系统、灯光、警号或其他设备

输入电源电压:AC 100-240 V

工作电源电压：DC 12-15V

继电器触点负载：240V 1A AC,触电接触电阻100mΩ

工作温度：0~50℃

6.9   报警管理软件 MTSW-1000

MTSW-1000报警管理软件可以支持1000个报警点/防区，通过LAN网络接收来自B8512-CHI报警主机发送过来的事件报告，同时MTSW报警管理软件还具有数据转发功能，可以将接收到的报警信息通过串口或LAN/WAN网络口向上一级的MTSW报警管理软件发送，使报警信息可在不同部门之间同步分享。

中文WINDOWS 界面，多媒体工作方式，语音报告警情事件（提醒管理中心值班人员），用户操作简单直观，性能稳定可靠；

支持连接多台报警控制主机，可以容纳任意多的报警点，支持任意数量的用户；

实时接收各类警情事件信息，并实现报警处理及管理；

自定义报警显示，以及自定义报警处理方式；

可以任意设置报警点的防区类型；

可以对报警点旁路/取消旁路，对用户进行布/撤防；

支持时间表控制功能，可以实现软件定时自动布/撤防；

强大的信息发布功能，可通过Modem，TCP IP网络，GSM 网络转发信息到上一级报警管理中心或用户手机；

支持电子地图报警联动，多级电子地图显示，在地图上任意指定巡更点、报警点，以及支持报警点地图状态显示版；

模糊逻辑查询统计功能，报警记录、系统事件记录智能分析功能；

方便的系统集成接口，通过自定义报警输出，能够与其他系统联动，形成一个统一的集成系统；

多级用户权限管理，以及全面的用户操作记录；

完善的用户资料、报警记录管理以及系统备份、系统还原功能。

6.10   双光束红外对射DS426i-CHI

探测方式：双光束同时遮挡

光源：红外LED

探测范围：室外 60 米

感应速度： 50-毫秒（可调）

光轴水平调整角度±90°，垂直调整角度±10°

报警输出：C型继电器（常开/常闭），触点负载 30V AC/DC 0.5A max

防拆输出：B型开关（常闭），触点负载 30V DC 0.5A max

工作电压：DC 10.5-28V （无极性）

工作温度：-25~55℃

广角非球面镜头、尺寸小、有效口径大

外壳材质： ABS阻燃材料

探测器自动调节灵敏度（AGC电路）,适应雨、雾、雪等恶劣天气；

其他辅助功能：受光指示，OK指示，信号电压测试端子

全密封一体化结构设计,防雨、防尘（虫）等,能在恶劣的环境中正常工作；

结露、结霜对策：超声波焊接结构

防雷击电路设计

6.11   微波/红外三技术探测器 ISC-CDL1-WA15G-CHI

ISC-CDL1-WA15G-CHI三技术探测器完美融合了被动红外（PIR）和微波探测双鉴技术，并且具有先进的信号处理能力。防宠物技术能够对任何入侵者产生报警，而不会生成由宠物引起的误报。这些小巧且不易被察觉的探测器非常易于安装，不需要现场调节。

产品特征：

提供可选防宠物技术——优化安装，适用于宠物（4.5千克）和非宠物应用场合

动态温度补偿——在任何环境中都可提供卓越的捕获性能

微波噪音自适应处理——减少由重复的报警源产生的误报

主动红外防遮挡技术——可以有效应对探测器因为被人为遮挡导致探测器无法正常工作捕捉非法入侵行为的破坏。

墙壁-墙壁覆盖——卓越的捕获性能

灵活的安装高度，不需调节——减少安装时间和误报，提高捕获性能

自锁式外壳和内置气泡水平仪——减少安装时间

集成式EOL 电阻 - 减少安装时间并降低安装复杂性

被动红外灵敏度—可自由设置灵敏度高/低

功能说明：

一步探测技术（FSP）：几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。FSP能够根据信号幅度、极性、斜率和计时来调节探测器的灵敏度。这使安装人员省去了选择灵敏度级别的麻烦，从而提高易用性和可靠性。

防宠物技术选择：安装人员可根据应用场合需要，打开或关闭防宠物功能。关闭防宠物功能后，探测器可提供与非防宠物技术型号相同的卓越捕获性能。打开防宠物功能后，探测器可分辨出分别由人类和宠物产生的信号。探测器忽略由一或两只（总重量不超过4.5千克）宠物或多只老鼠产生的信号。

微波噪音自适应处理：微波噪音自适应处理可根据背景干扰进行调整，减少误报的同时能保持精密的入侵者探测。

主动红外防遮挡技术：探测器可以发出主动红外探测光束，检测探测器30厘米范围内是否存在障碍物遮挡，也可以识别探测器菲涅尔镜片是否被人为喷涂遮挡。

动态温度补偿：探测器在任何温度下都可对灵敏度进行智能调节，以确保识别几乎每一个入侵者。

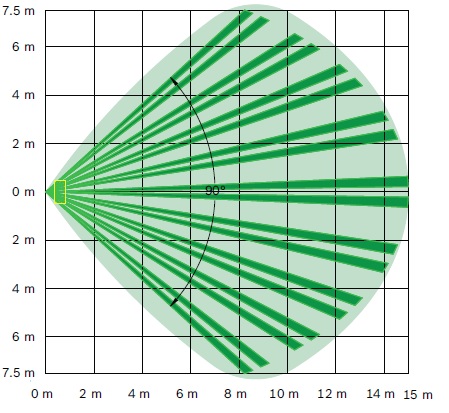

墙壁-墙壁覆盖：改进的下视区，探测范围达15×15米，实现墙壁-墙壁覆盖。

自锁式外壳：滑动自锁式外壳内置气泡水平仪，并配备了定制的无间隙、提升门式接线端子，让安装更显方便。

密封的光学和电子元件：光学和电子元件安装在外壳前部，以护盖密封，防止在安装时受到损坏。另外，密封的光学成像室可以防止气流和昆虫对探测器造成干扰。

测试功能：可以在安装后禁用外部可见报警LED指示灯。

图

安装高度： 2.3米至2.75米

安装位置：

平坦墙面：使用B335旋转式安装支架

墙角：通过使用探测器底板的斜边

天花板：使用B338吸顶式安装支架

技术规格：

外壳设计

色彩： 白色

尺寸（高x 宽x 厚）： 120毫米 x 70毫米 x 55毫米

材料： 高强度ABS塑料外壳

环境要求

环境要求：符合环境等级 II (EN50130-5)

相对湿度： 0 至95%，非冷凝

操作温度： -30°C 至+55°C

输出

继电器： 固态、监测Form A通常关闭（NC）接点额定值≤100 mA、25VDC、2.5W，＜20Ω闭合。

防拆开关：常闭（NC）触点（护盖打开），电气额定值：≤100 mA、25VDC、2.5W，防拆开关电路连接达到24小时保护电路。

电源要求

工作电流（待机/报警）： 待机20 mA，报警35 mA

工作电压（操作）： 9 VDC 至15 VDC

防射频干扰（RFI）：当场强小于10 v/m 时，在150KHz 至2.7GHz 的范围内不会产生报警。

6.12   被动红外幕帘探测器ISC-BPR2-WPC12-CHI

蓝色系列第 2 代被动红外幕帘探测器 ISC-BPR2-WPC12-CHI使用两个菲涅耳透镜，该透镜能出色的聚焦成像，使入侵者无处藏身。 这些透镜可提供9 个探测区域，并且可选择的下视透镜提供额外的三个下视区域。 易于安装且灵活的安装选件提供一流的探测功能。防宠物技术能够对任何入侵者产生报警信号，而不会产生由宠物引起的误报信号。

产品特征：

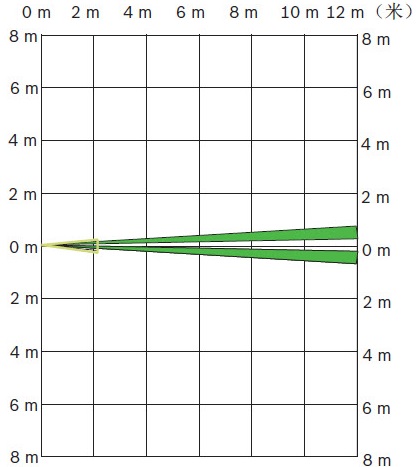

幕帘式被动红外探测——探测视区超薄，被动红外幕帘探测最大范围为12 米 x 1.5 米

可设定防宠物功能——防止老鼠等小动物引起的误报

动态温度补偿 – 在任何环境中都可提供卓越的捕获性能

灵活的安装高度，不需调节 – 减少安装时间和误报，提高捕获性能

自锁式外壳和内置气泡水平仪 – 减少安装时间

功能说明：

一步探测技术 (FSP)：几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。 FSP 能够根据信号幅度、极性、斜率和计时来调节探测器的灵敏度。 这使安装人员省去了选择灵敏度级别的麻烦，从而提高易用性和可靠性。

防宠物技术选择：安装人员可根据应用场合需要，打开或关闭防宠物功能。关闭防宠物功能后，探测器可提供与非防宠物技术型号相同的卓越捕获性能。打开防宠物功能后，探测器可分辨出分别由人类和宠物产生的信号。探测器忽略由一或两只（总重量不超过20千克）宠物或多只老鼠产生的信号。

动态温度补偿：探测器在任何温度下都可对灵敏度进行智能调节，以确保识别几乎每一个入侵者。

自锁式外壳：滑动自锁式外壳内置气泡水平仪，并配备了定制的无间隙、提升门式接线端子，让安装更显方便。

密封的光学和电子元件：光学和电子元件安装在外壳前部，以护盖密封，防止在安装时受到损坏。 另外，密封的光学成像室可以防止气流和昆虫对探测器造成干扰。

测试功能：可以在安装后禁用外部可见报警 LED 指示灯。

安装高度： 2.2米至2.75米

安装位置：

平坦墙面：使用B335旋转式安装支架

墙角：通过使用探测器底板的斜边

天花板：使用B338吸顶式安装支架

技术规格：

外壳设计

色彩： 白色

尺寸（高x 宽x 厚）： 105毫米 x 61毫米 x 44毫米

材料： 高强度ABS塑料外壳

环境要求

环境要求：符合环境等级 II (EN50130-5)

相对湿度： 0 至95%，非冷凝

操作温度： -30°C 至+55°C

输出

继电器： 固态、监测Form A通常关闭（NC）接点额定值≤100 mA、25VDC、2.5W，＜20Ω闭合。

防拆开关：常闭（NC）触点（护盖打开），电气额定值：≤100 mA、25VDC、2.5W，防拆开关电路连接达到24小时保护电路。

电源要求

工作电流（待机/报警）： 10 mA，DC 12V

工作电压（操作）： 9 VDC 至15 VDC

防射频干扰（RFI）：当场强小于30 v/m 时，在150KHz 至2.7GHz 的范围内不会产生报警。

6.13   紧急报警按钮

带有自锁功能，按下后必须用专用钥匙恢复。

按钮有明显标识，易于安装，颜色美观。

按钮使用方便，手感舒适，符合电器安全规范；

不易损坏，安全耐用
