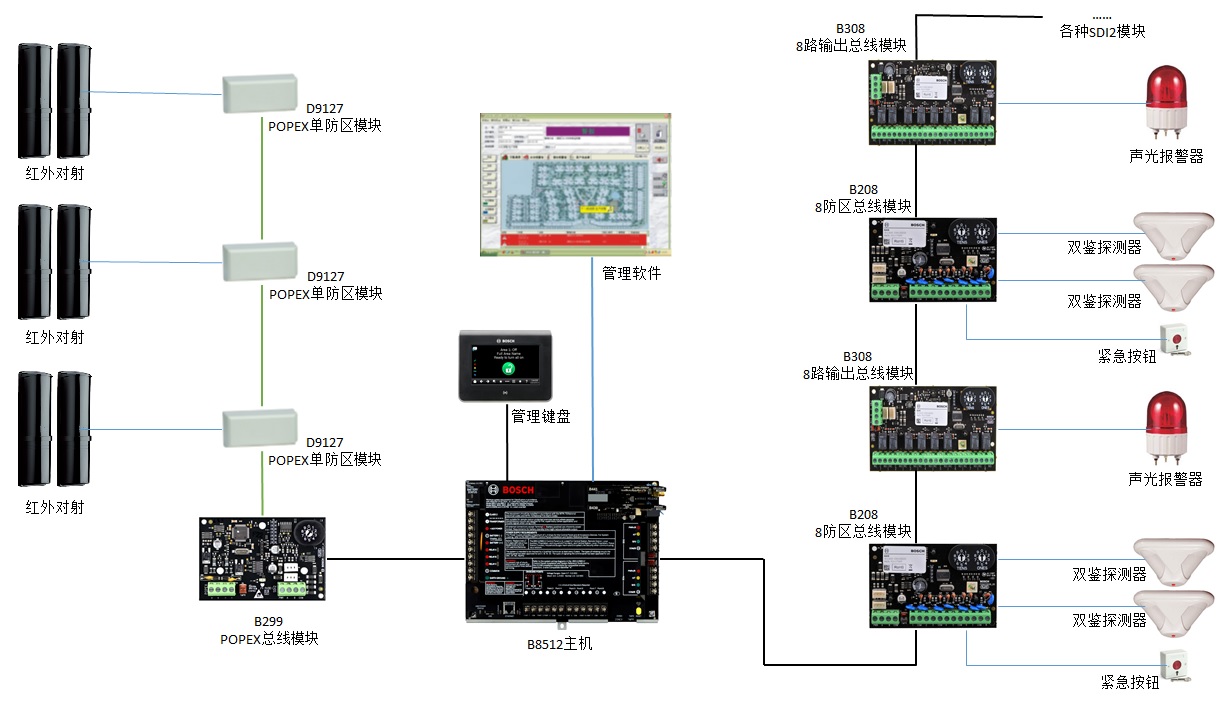

本方案中入侵报警系统包含总线制报警主机、总线式八防区输入模块、总线式八路输出模块、总线式单防区输入/输出模块、红外/微波双鉴探测器、紧急求助按钮、紧急报警按钮和继电器输出模块等。
为保证写字楼/办公楼内工作人员的安全以及公司重要财产安全，在大厦内重要位置和房间区域设置红外/微波双鉴入侵探测器。这些双鉴探测器在入侵报警系统布防期间内，如有触发立即向系统发出报警信号。
为防范劫盗情况的发生，在涉及公司/楼内重要财产安全的房间区域同时还安装有紧急报警按钮，确保一旦劫盗事件发生，本系统可以实现24小时劫盗无声报警功能。
在卫生间或者公共紧急求助区域，设置紧急求助按钮，并且就近安装声光报警器。在用户紧急情况下，可以通过触发紧急求助按钮，向报警管理中心进行报警求助，与此同时系统通过联动就近安装的声光报警器，告知用户紧急求助成功，并提醒附近其他人员到场予以帮助。
这些场所只要有人非法闯入，或者用户触发紧急按钮，设备即会产生报警，报警信号经过总线式输入模块处理后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。
入侵报警系统还可以与视频监控系统联动。当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面，进行报警视频复核。
系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。
根据安全防范系统的要求，安防系统形成人防、物防和技术相结合，能够较好地解决好安全防范的作用。
本系统工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等符合以下有关标准和规范：
《智能建筑设计标准》(GB/T50314-2006)
《智能建筑弱电工程设计施工图集》(GJBT-471)
《智能建筑工程质量验收规范》（GB 50339-2003）
《民用建筑电气设计规范》(JGJ16-2008)
《建筑电气安装分项工程施工工艺标准》(533-1996)
《建筑电气工程施工质量验收规范》（GB 50303-2002）
《建筑物电子信息系统防雷技术规范》（GB 50343-2004）
《防雷及接地安装工艺标准》(322-1998)
《综合布线系统工程设计规范》（GB 50311-2007）
《综合布线系统工程验收规范》（GB 50312-2007）
《电磁兼容性标准》（IEC 801）（GB/T13926.1-4-1992）
《中华人民共和国公共安全行业标准》(GA/T70-94、GA/T75-94)
《安全防范工程技术规范》（GB 50348—2004）
《安全防范系统验收规则》（GA 308-2001）
《入侵报警系统工程设计规范》（GB 50394-2007）
《防盗报警控制器材通用技术条件》(GB 12663-2001)
《入侵探测器通用技术条件》(GB 10408.1-2000)
《入侵探测器通用技术条件》(GB 10408.5-2000)
《计算机软件开发规范》(GB8566-97)
《信息技术互联国际标准》（ISO/IEC11801-95）
《住宅小区安全技术防范系统要求》（DB31/294-2003）
《住宅小区安全技术防范系统要求补充规定》（沪公技防2007第003号）
国家现行的其他有关规范、标准和规定
其它国家及本市有关的现行施工、验收规范、规定、标准
本工程深化设计的依据是招标书所提出的技术要求、工程量清单及设计院图纸，整个系统的技术指标满足招标书需求文件及设计要求。
系统设计符合下列要求：
规范性：系统设计符合相关的国家标准和行业标准。
先进性：本方案选用的系统具备数字化、网络化、智能化的典型特征，采用代表行业发展趋势国际或国内通行的先进技术。
成熟性：本方案选用的系统以实用为原则，采用成熟的并经过实际工程检验的先进技术和产品。
开放性：本方案选用的系统采用开放的技术标准和国际标准的通信协议，避免在系统互联时产生障碍。
标准化：本方案涉及的系统的系统设计、系统性能标准等应符合中国的有关标准化的要求。
可扩展：本方案涉及的系统的设计应充分考虑到未来的发展，在系统配置、管线布设以及在系统实施方面留有冗余和预留。
可靠性：本方案涉及的系统的产品选择稳定可靠，主要系统设备能够提供可靠性指标，实施后的系统能够保持良好的运行状态。
可维护性：系统中的任一部分之联接都应是灵活的，即从物理接线，到数据通讯、设备之联接都不受或极少受物理位置和这些设备类型的限制。
安全性：本方案涉及的系统的充分考虑了系统安全、人身安全以及信息传递安全等安全性要求。
集成性：本智能化工程方案能够根据功能要求、管理和信息共享的要求对智能系统分层次、分阶段进行集成，汇集本工程内外信息，对各子系统进行综合管理。
经济性：在实现实用性、可靠性的前提下，系统的配置设计能够达到性能与价格的优化目标。系统设施除考虑建设时的一次性投资外，还充分考虑到系统运行时的运营成本，并使之达到最小化。
系统的通讯速度快、实时性强
系统的组网方便、灵活，采用模块化设计方式，扩展性强
系统选用可靠性高、稳定性好的方案及设备
系统设备主件采用工控标准设计生产
系统报警联动功能：入侵报警系统与电视监控系统、出入口管理系统等相关系统的联动功能；包括：报警点相关电视监视画面的自动调入，事件录像联动等
管理软件：支持Windows2000/xp/7/10系统
报警系统工作站可以保存至少1个月的存储数据记录；
在写字楼/办公大楼内设置的入侵防盗报警具体点位见安全防范系统点位布置表。
系统对于紧急按钮，无论在白昼或夜间，当监控区域发生紧急事件时，按下紧急按钮，向中心实施报警，现场立即启动报警装置。
报警设计点位表
楼层 | 场所及位置 | 入侵报警 | 备注 | ||||
|---|---|---|---|---|---|---|---|
双鉴探头 | 报警按钮 | 单防区模块 | 8路输出 | 8防区模块 | |||
宿舍楼 | |||||||
地下一层 | 车库（预留） | ||||||
小计 | 0 | 0 | 0 | 0 | 0 | ||
园区 | |||||||
园区室外(含住宅区) | 院区周界、道路及出入口 | 8 | 8 | 或红外对射 | |||
小区主出入口(传达室) | 2 | 2 | 或红外对射 | ||||
小计 | 10 | 0 | 10 | 0 | 0 | ||
地下一层 | 停车场 | ||||||
车辆出入口 | 1 | ||||||
住宅区通道出入口 | 1 | ||||||
设备区走道 | 1 | 1 | |||||
电梯厅 | 1 | ||||||
小计 | 4 | 0 | 0 | 0 | 1 | ||
首层 | 综合楼主入口 | ||||||
大堂 | 4 | 2 | 1 | 1 | |||
服务大厅 | |||||||
电梯厅 | 1 | ||||||
办公区走道 | 1 | ||||||
职工餐厅 | |||||||
职工餐厅出入口 | 1 | ||||||
庭院走道 | 1 | ||||||
小计 | 8 | 2 | 0 | 1 | 1 | ||
二层 | 办公区走道 | 3 | |||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 2 | 0 | 1 | 1 | ||
三层 | 办公区走道 | 3 | |||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 2 | 0 | 1 | 1 | ||
四层 | 办公区走道 | 3 | |||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 2 | 0 | 1 | 1 | ||
五层 | 办公区走道 | 3 | |||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 2 | 0 | 1 | 1 | ||
六层 | 办公区走道 | 3 | |||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 2 | 0 | 1 | 1 | ||
七层 | 办公区走道 | 3 | |||||
副局长办公室 | 4 | ||||||
局长办公室 | 1 | ||||||
电梯厅 | 1 | ||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 7 | 0 | 1 | 1 | ||
八层 | 办公区走道 | 3 | |||||
财务科出纳 | 1 | 1 | |||||
电梯厅 | |||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 4 | 3 | 0 | 1 | 1 | ||
九层 | 办公区走道 | 3 | |||||
电梯厅 | |||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 3 | 2 | 0 | 1 | 1 | ||
十层 | 办公区走道 | 3 | |||||
电梯厅 | |||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 3 | 2 | 0 | 1 | 1 | ||
十一层 | 办公区走道 | 3 | |||||
电梯厅 | |||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 3 | 2 | 0 | 1 | 1 | ||
十二层 | 办公区走道 | 3 | |||||
电梯厅 | |||||||
残疾人卫生间 | 2 | 1 | |||||
小计 | 3 | 2 | 0 | 1 | 1 | ||
屋顶层 | 电梯机房 | ||||||
消防电梯机房 | |||||||
消防楼梯出口 | 2 | ||||||
小计 | 2 | 0 | 0 | 0 | |||
合计 | 64 | 24 | 10 | 12 | 13 | ||
监视本区域报警
现场防区编程
现场布/撤防
通过报警主机液晶控制键盘对所有防区（不分区）或各个子系统（分区）撤/布防
监视所有区域的报警
在报警工作站显示报警
存储所有报警
支持报警、视频联动功能
所有来自入侵报警系统探测器的报警/事件将会实时显示在报警管理工作站上，同时显示相应的位置图，激活图表和分配的报警文档。报警/事件存储在报警管理软件事件日志中，所有操作员的行为事件也存储在事件日志中。
报警主机 B8512/B9512
B8512G/B9512G主机基本八个防区，采用双路(SDI2) 总线扩展方式，以两芯(SDI2)总线可扩充至99/599（“/”号前代表B8512G，后面代表B9512G，下同）个防区，主板自带网络报警接口，通过TCP/IP网络连接报警中心软件（MTSW），可以有效的对本系统进行集成管理，并且该主机还提供电话接口模块，支持目前大多数联网通讯协议（例如CID等），能够与110报警指挥中心联网。该报警主机可提供多种报警输出，支持本地和总线报警输出，联动相关设备，如联动视频监控系统，LED电子地图等。
功能说明：
双路SDI总线扩展方式，以两芯总线可扩充99/599个防区，并且支持无线防区扩充；
SDI2系统总线长度可达2300米(使用Ф1.0mm的非屏蔽线)；
通过B299 POPEX模块的总线长度可达1500米(使用Ф1.0mm的非屏蔽线),可最多连接100个D9127单防区模块；
总线具有防破坏自检功能，能够识别防区未准备故障以及扩充模块总线通讯故障；
支持8/32个独立操作的分区；
支持16/32个液晶控制键盘；
键盘可接在SDI总线上；
有多种可编程防区功能,可以满足防区类型个性化需求；
防区/系统复位，弹性旁路方式灵活；
有500/2000组个人操作密码，并且用户码支持多级权限管理；
有2048/10192条事件记录，可以通过键盘直接查询，或通过软件查看下载；
可选择多种防区扩展模块如：各种SDI2模块；
提供99/472个报警输出口，实现与防区报警一对一联动，或者多对一，一对多等多种报警/输出联动关系；也可通过编程跟随分区及其它报警事件输出；
具有TCP/IP 网络接口、电话网络等多种与报警中心通讯的能力；
支持两个电话报警中心,可以通过电话拨号报告到报警中心，兼容Contact ID等多种通讯格式；
能通过远程遥控操作、键盘、钥匙开关、无线遥控、手机APP等方式对系统进行布/撤防；
具有不间断的自动监测系统内部故障并显示功能；
防高电压、防雷击；

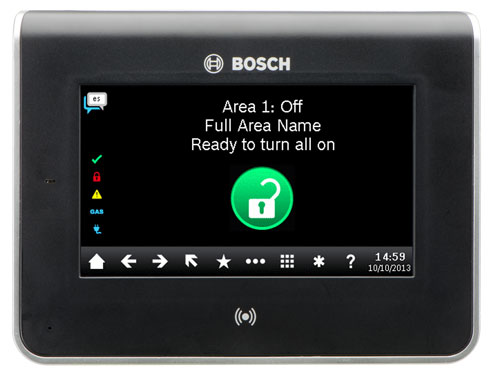

具有液晶显示屏，可以和B8512/9512主机配合工作，支持所有系统功能；
光滑设计，全色图像显示；
简洁的图标型用户界面；
四输入，一个继电器输出；
已带RFID读卡器；
带有近接探测器；

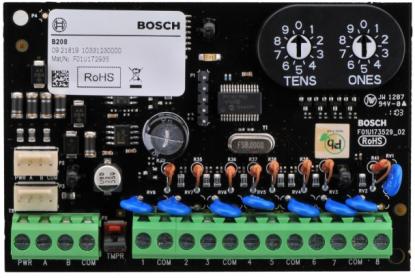

支持八路输入回路
通过旋转式地址拨码开关设置SDI2总线地址
总线和防拆快速连接
蓝色心跳LED，提高判断的准确度

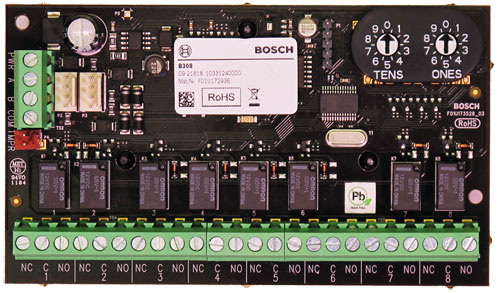

支持八路报警输出
通过旋转式地址拨码开关设置SDI2总线地址
总线和防拆快速连接
蓝色心跳LED，提高判断的准确度

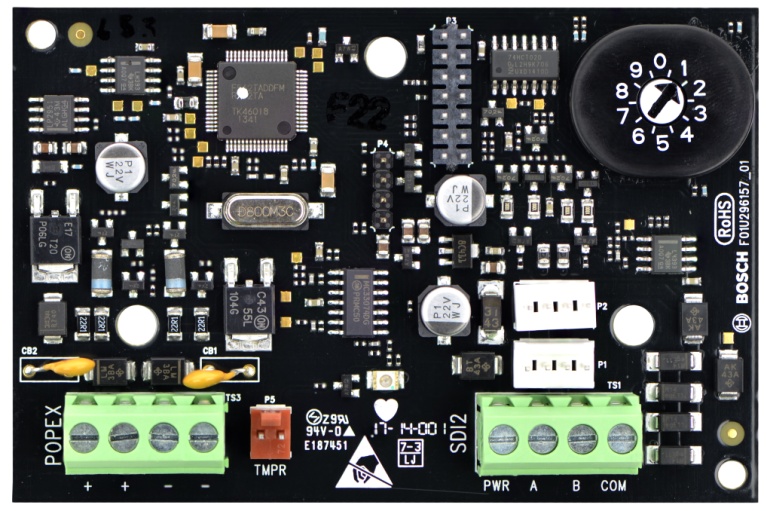

SDI2总线转POPEX总线模块
通过旋转式地址拨码开关设置SDI2总线地址
总线和防拆快速连接
蓝色心跳LED，提高判断的准确度
单个模块支持100个D9127单防区模块
支持1个扩展防区
通过DIP地址拨码开关设置POPEX总线地址
MTSW报警中心管理软件通过电脑串口/LAN网络与DX7400Xi-CHI报警主机连接，同时MTSW报警管理软件还具有数据转发功能，可以将接收到的报警信息通过串口或LAN/WAN网络口向上一级的MTSW报警管理软件发送，使报警信息可在不同部门之间同步分享。MTSW报警管理软件配有多个用户数量的版本供不同规模大小的使用者灵活选择。
中文WINDOWS 界面，多媒体工作方式，语音报告警情事件（提醒管理中心值班人员），用户操作简单直观，性能稳定可靠；
支持连接多台报警控制主机，可以容纳任意多的报警点，支持任意数量的用户；
实时接收各类警情事件信息，并实现报警处理及管理；
自定义报警显示，以及自定义报警处理方式；
可以任意设置报警点的防区类型；
可以对报警点旁路/取消旁路，对用户进行布/撤防；
支持时间表控制功能，可以实现软件定时自动布/撤防；
强大的信息发布功能，可通过Modem，TCP IP网络，GSM 网络转发信息到上一级报警管理中心或用户手机；
支持电子地图报警联动，多级电子地图显示，在地图上任意指定巡更点、报警点，以及支持报警点地图状态显示版；
模糊逻辑查询统计功能，报警记录、系统事件记录智能分析功能；
方便的系统集成接口，通过自定义报警输出，能够与其他系统联动，形成一个统一的集成系统；
多级用户权限管理，以及全面的用户操作记录；
完善的用户资料、报警记录管理以及系统备份、系统还原功能；

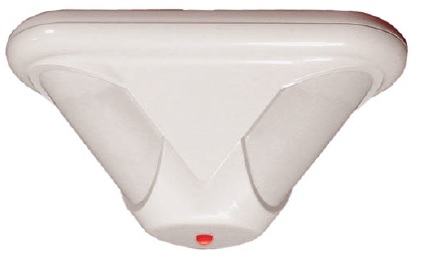

ISC-BDL2-WP12G-CHI三技术探测器完美融合了被动红外（PIR）和微波探测双鉴技术，并且具有先进的信号处理能力。防宠物技术能够对任何入侵者产生报警，而不会生成由宠物引起的误报。这些小巧且不易被察觉的探测器非常易于安装，不需要现场调节。
产品特征：
提供可选防宠物技术——优化安装，适用于宠物（45千克）和非宠物应用场合
动态温度补偿——在任何环境中都可提供卓越的捕获性能
微波噪音自适应处理——减少由重复的报警源产生的误报
墙壁-墙壁覆盖——卓越的捕获性能
灵活的安装高度，不需调节——减少安装时间和误报，提高捕获性能
自锁式外壳和内置气泡水平仪——减少安装时间
功能说明：
一步探测技术（FSP）：几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。FSP能够根据信号幅度、极性、斜率和计时来调节探测器的灵敏度。这使安装人员省去了选择灵敏度级别的麻烦，从而提高易用性和可靠性。
防宠物技术选择：安装人员可根据应用场合需要，打开或关闭防宠物功能。关闭防宠物功能后，探测器可提供与非防宠物技术型号相同的卓越捕获性能。打开防宠物功能后，探测器可分辨出分别由人类和宠物产生的信号。探测器忽略由一或两只（总重量不超过45千克）宠物或多只老鼠产生的信号。
微波噪音自适应处理：微波噪音自适应处理可根据背景干扰进行调整，减少误报的同时能保持精密的入侵者探测。
动态温度补偿：探测器在任何温度下都可对灵敏度进行智能调节，以确保识别几乎每一个入侵者。

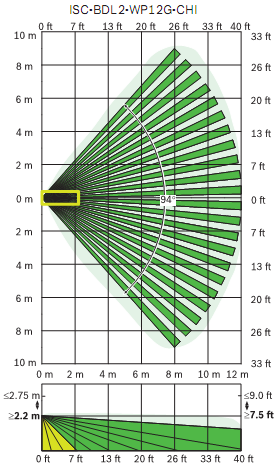

墙壁-墙壁覆盖：改进的下视区，探测范围达12×12米，实现墙壁-墙壁覆盖。
自锁式外壳：滑动自锁式外壳内置气泡水平仪，并配备了定制的无间隙、提升门式接线端子，让安装更显方便。
密封的光学和电子元件：光学和电子元件安装在外壳前部，以护盖密封，防止在安装时受到损坏。另外，密封的光学成像室可以防止气流和昆虫对探测器造成干扰。
测试功能：可以在安装后禁用外部可见报警LED指示灯。
图
安装高度： 2.2米至2.75米
安装位置：
平坦墙体（表面、半齐平式安装），使用可选B335旋转式安装支架或B328万向安装支架
墙角（两面互相垂直的墙壁的交汇处）
天花板，使用可选B338天花板安装支架
技术规格：
外壳设计
色彩： 白色
尺寸（高x 宽x 厚）： 10.5 cm x 6.1 cm x 4.4 cm
材料： 高强度ABS塑料外壳
环境要求
环境要求：符合环境等级 II (EN50130-5)
相对湿度： 0 至95%，非冷凝
操作温度： -30°C 至+55°C
输出
继电器： 固态、监测Form A通常关闭（NC）接点额定值≤100 mA、25VDC、2.5W，＜20Ω闭合。
防拆开关：常闭（NC）触点（护盖打开），电气额定值：≤100 mA、25VDC、2.5W，防拆开关电路连接达到24小时保护电路。
电源要求
电流（警报/待机）： 10 mA，12VDC
电压（操作）： 9 VDC 至15 VDC
射频干扰（RFI）：当场强小于30 v/m 时，在150MHz 至2GHz 的范围内不会产生报警或不用设置临界频率。
三个可灵活调节的独立被动红外探测组件，使探测器在所有安装高度均可实现完全覆盖，并且能够为特定区域定制探测范围。
高效 LED 指示灯，方便步测
一步探测技术 (FSP)
微波自适应处理
外壳设计：分离式外壳和底板，便于安装
探测范围：360°x 21 米 全方位探测范围
安装高度范围： 3 米至 7.6 米
工作电压： 9 VDC 至 15 VDC
电流消耗： 39 m A，12 V DC
工作温度： -40°C 至 +49°C
防射频干扰(RFI) ：
当场强为 50 V/m 时，在 26 MHz 至 950 MHz 的范围内不会产生报警或不用设置临界频率。
材质：ABS树脂

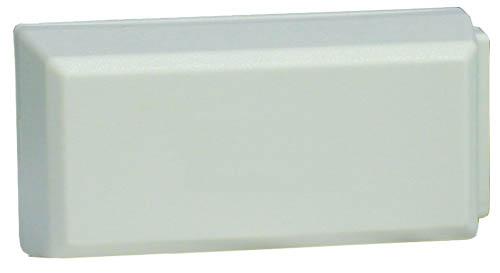

带有自锁功能，按下后必须用专用钥匙恢复。
按钮有明显标识，易于安装，颜色美观。
按钮使用方便，手感舒适，符合电器安全规范；
不易损坏，安全耐用
