金融行业-联网报警系统 技术方案

金融行业-联网报警系统

技

术

方

案

目   录

TOC \o "1-3" \h \z \u 一、概述3

二、设计原则3

三、遵循标准和规范4

四、系统功能5

五、系统构成6

5.1报警联网中心解决方案6

5.2 TCP IP报警联网解决方案7

5.3 前端报警系统8

5.4接警中心系统10

5.5报警中心管理软件10

5.6 金融多级报警联网中心架构11

六、主要设备技术参数12

6.1 前端报警设备12

6.1.1 前端探测器12

6.1.2前端报警主机18

6.1.3网络接口模块19

6.2 接警中心设备19

6.2.1专业级接警机19

6.2.2   网络适配器20

6.3 报警中心管理软件21

七、工程名单22

概述

当今科学技术的飞速发展，社会已进入数字化、信息化时代，而利用高新技术预防、制止、打击犯罪，已逐渐在三大防范手段（即人防、制防、技防）中，占据了愈来愈重要的主导地位。

银行属于国家的重点安全防范单位，它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点，它作为当今社会货币的主要流通场所、国家经济运作的重要环节，以其独特的功能和先进的技术广泛服务于国内各行各业中，因此提高银行系统的科学管理和安全防范能力显得尤为重要。

在过去的几年中，国内各大国有银行和商业银行根据中国人民银行总行和公安部关于银行图像监控系统的数字化改建要求，建设完成了大量的营业场所、自助银行、ATM机和金库等基层网点的监控、报警、门禁系统，但由于这些安防系统都是本地管理，缺乏统一的管理，弊端逐渐凸现出来，尤其在2006年河北农业银行金库失窃案发生以后，银行主管部门已经认识到强化远程监控管理的迫切性，并希望组建一个四级报警联网监控、三级管理的完整的监控体系，对原先分散在本地管理的金库监控、报警、门禁系统进行联网改造，实现对金库异地守库管理等功能，同时实现对前端现场安防设备的远程配置和维护、远程访问权限认证管理等功能。正是迎合银行的这种需求，我们专门设计了以下的解决方案。

设计原则

本系统设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：

1、先进性与适用性

采用目前最先进的软、硬件及网络技术，出错率低，兼容性强，升级容易，采用模块式结构，扩容方便，没有重复建设投资，系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

2、经济性与实用性

管理员能对管理系统和防盗报警系统熟练使用，能利用防盗报警系统实时掌握警情，充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。

3、可靠性与安全性

硬件选用先进、成熟、可靠的产品，系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完整的系统管理策略，可以保证系统的运行安全。

4、开放性

以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以与消防、监控、聚光系统实现联动。

5、可扩充性

系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

遵循标准和规范

GT/T70-94《安全防范工程费用概预算编制办法》

GB/T166572-1996《防盗报警中心控制台》

GB/T16677-1996《报警图像信号有线传输装置》

GB50198-94 《民用闭路监视电视系统工程技术规范》

GA308-2001 《安全防范系统验收规则》

GA/T74-2000 《安全防范系统通用图形符号》

GA/T75-94 《安全防范工程程序与要求》

GB/T50314-2000 《智能建筑设计标准》

JGJ/T16-92《民用建筑电气设计规范》

G8J32-82《电气装置安装工程施工及验收规范》

GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》

GB/T50312-2000 《建筑与建筑群综合布线系统工程设计规范》

GA/T367-2001 《入侵报警系统技术要求》

GB 10408.1-2000 《入侵探测器 第一部分：通用要求》

GB 10408.4-2000 《入侵探测器 第四部分：主动红外入侵探测器》

GB15207-94 《视频入侵报警器》

GB16796-1997 《安全防范报警设备安全要求和实验方法》

GA 379.1到.10-2002 《报警传输系统串行数据接口的信息格式和协议第1到9部分》

GB/T16676-1996《银行营业场所安全防范工程设计规范》

其它相关标准、规范

系统功能

本着系统既要先进、实用、成熟、可靠、又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的，防盗报警系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要，并接合功能需求建立本项目防盗报警系统，其具有以下功能：

对建筑物重要区域的出入口，财务及贵重物品库的周界等特殊区域及重要部位需要建立必要的入侵防范警戒措施：周界防范系统充分发挥其特有职能，能及时发现各种安全隐患和违章行为，便于有效处理及制止事态漫延，并为日后提供查询资料，以保障正常运营次序及完善各项管理。防盗报警系统主要是一些探测设备组成，利用现代科技的声、光处理技术，在第一线感知各种破坏和犯罪行为，减少犯罪的几率，其主要的器材是红外对射器或探测器。

总之，本防盗报警系统是一个使本项目高度自动化、高效率的与幽雅舒适、便利快捷、高度安全的环境空间。

系统构成

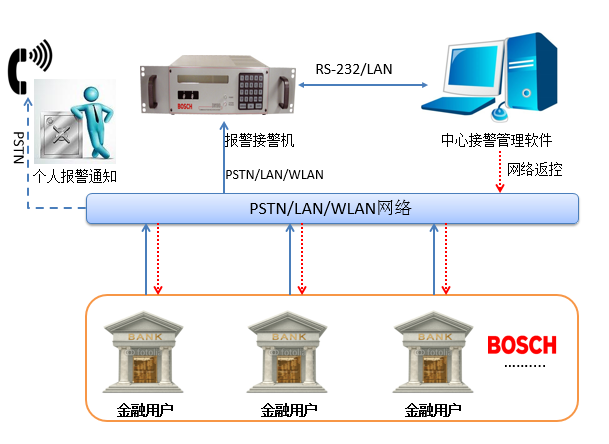

5.1报警联网中心解决方案

报警联网中心解决方案考虑了金融行业用户联网报警中心现有用户数量巨大，因此联网中心重建/扩建必须确保原有系统的平稳过渡，即联网中心既能接收目前所有的PTSN传统电话报警用户的警情信息，也可满足未来阶段金融行业新用户通过LAN/WAN 网络接入中心的要求，同时也能够让原有用户逐步过渡到LAN/WAN 网络平台,并且支持双网报警功能，实现银行前端用户（例如储蓄网点、24小时自助银行）既可以通过PSTN电话网，同时也可以通过LAN/WAN 网络更加快速、及时的将报警信息传输到银行接警中心/监控中心以及110报警中心。

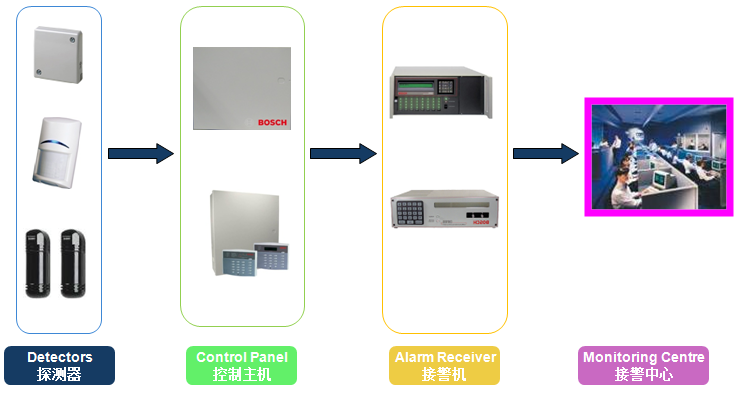

联网报警系统由用户端、通信媒介和接警中心组成。用户端包括各类探测传感器、控制主机；通信媒介一般是公共电话交换网/以太网；接警中心由专用数字接警机、接警管理计算机以及相应软件等组成。

    联网报警系统几乎不受地域和用户数量的影响。具有反应快、容量大、组织灵活的优点。是当前国际通用的城市或区域应急系统，在国外已具有四十年以上的应用，在国内也已经有近二十年的推广。

用户端至少要有一台处理探测器触发信号并具有通讯报警功能的报警主机，视保护对象和潜在危险种类，还要选用不同数目和种类的探测器。报警主机收到探测器报警信号并初步确认为真正警情后，即将该信息通过市话网络发送到联网报警中心，部分主机还可以向在外的用户进行报警通知，第一时间让用户了解家中动向。

5.2 TCP IP报警联网解决方案

TCP IP报警联网解决方案系统示意图则展示了金融行业未来阶段通过LAN/WAN 网络直接接入联网中心管理平台的需求，银行前端用户（例如储蓄网点、24小时自助银行）可以通过LAN/WAN 网络直接将报警信息传输到中心管理平台，并且中心值班人员可以远程回控，通过报警中心管理软件经由LAN/WAN 网络实现远程布/撤防前端报警系统。

TCP IP报警联网系统主要由两大部分组成，第一部分是前端报警系统，第二部分是中心管理平台（例如报警中心管理软件），以及LAN/WAN 网络平台。由于联网中心采用的是中心管理平台，可以非常方便的实现报警子系统和监控子系统以及其他系统的一体化集成，并且集成管理平台具有LAN/WAN 网络回控（远程布/撤防）前端报警用户功能。

5.3 前端报警系统

前端报警系统主要由各类探测器，报警控制主机，联动输出模块及警灯警号三个部分组成。

用户端报警系统即对各种类型用户来说，构成对其人员财产的安全防范的报警系统。不同用户的实际情况决定了系统的规模、功能，但是按输入、控制、输出来区分，其功能结构不外乎是以下三部分：

报警输入      报警分析处理        报警输出

一个报警系统的好坏与否，通常都取决于该系统选用的工程设计、安装的合理性以及设备可靠程度。因此，对这三部分的作用，我们必须要先有一个全盘的了解。

5.3.1前端报警探测器：

探测器是系统的输入部分，各种类型的探测器用不同的手段探测各种入侵行为，金融系统常用的探测器有五种，它们分别是三技术探测器、红外对射探测器、震动探测器、玻璃破碎探测器和紧急按钮或脚挑式紧急按钮等等。

三技术探测器：设于营业厅等出入口位置，以探测非法入侵者的入侵。

红外对射探测器：一般用于周界的防护。

振动探测器：一般用于金库和ATM机上。

室外三技术探测器：一般用于金库内部防护，选用探测器的单技术探测模式，微波或被动红外任意一种传感器报警即探测器产生报警

玻璃破碎探测器：对玻璃幕墙和玻璃窗进行警戒。

脚踏式或手动按钮式报警器：设于有人工作的场所。营业柜台、出纳室、金库保安室等处，以对突发的暴力抢劫发出报警信号。

系统可将从这些探测器所得的报警信号进行一些逻辑判断，然后发出警报。因为报警系统报警是根据探测器的动作来发出的，所以，选用合适可靠的探测器，往往是报警系统可靠有效并且降低误报的保证，因此，选择的探测器一定能够提供公安部的检测报告和3C强制认证证书。

5.3.2前端报警主机

报警控制/通讯主机将探测器发出的信号按防区类型（Zone Type）与主机的工作状态（布防/撤防）作出逻辑分析，进而发出警报。一个防盗报警系统的功能主要体现在报警主机的功能上。

操作功能：基本操作有布防、撤防、旁路、测试等。一般主机的操作都是通过键盘按密码来进行的，更先进的有遥控布撤防、遥控电器开关、电子密码锁、自动控制等功能。

输出功能：现场声光报警输出，电话联网报警。发生报警后，主机可以通过多种手段来提醒人们的注意，早期的主机只有现场报警，现在大多数主机都可以通过公用电话系统将报警信号传送到报警中心处理警情。

在整个防盗系统中，报警主机就象人的大脑一样，是前端报警系统的处理部分。所以，选用合适可靠的报警主机也是非常重要的，否则探测器报警无法正常识别和正常上传报警信息会给用户带来巨大的损失，因此，选择的报警控制主机也一定要能提供公安部的检测报告和3C强制认证证书。

5.3.3警号/闪灯输出/IP联网报警输出/继电器或串口联动输出

警号或闪灯是报警系统的输出部分，当用户现场发生报警时，控制主机报警输出驱动警号或闪灯发出声光信号，并联动灯光装置，引起人们的注意，同时吓走窃贼。

但是，现在国际上经验表明，当防盗系统普遍使用时，因为操作或器材原因引起的误报较多，人们渐渐对报警司空见惯，从而报警已不能引起大多数人的关注，因此需要有专门人员来处理警情，这就需要将报警信号通过一定方式传送到警情处理中心──报警中心，即IP联网报警输出端口。

由于报警系统往往都要和监控系统进行联动，进行视频核实，所以报警主机必须能够提供继电器联动模块和网络硬盘录像机的报警输入联动，或者开放报警主机的串口协议给网络硬盘录像机厂家，直接进行软件联动。

5.4接警中心系统

报警中心是专门接收处理警情的地方，通常安装在具有保安力量的保安值班室等地方。在接收警情后将警情过滤，只将真正的报警通知公安局、派出所去处理，从而减轻公安机关的工作压力，避免无谓的出警。数字报警技术可避免人为操作因素，而且速度快，信息量大，可以根据接收的数字信息识别出哪一个用户在哪个位置（防区）发生哪一种报警，可以给公安机关提供详细的用户资料，并作出快速反应。而且，配合电脑的使用，不但可以自动调出用户的详细资料打印出来，还可以保存报警信号，方便日后查询统计。报警接收中心系统分为专业报警接收机和报警接收和管理软件两个部分。

5.4.1专业级接警机

专业级接警机采用嵌入式设计，避免了死机的可能，它负责接收和临时保存报警信息，并能显示来电号码，它能将接收来得报警信息经过排队送交报警接收和管理软件。

5.4.2网络适配器

专业级接警机通过它来连接到以太网（局域网/广域网），从而实现接警机可以通过LAN/WAN网络接收报警数据。

5.5报警中心管理软件

报警中心管理软件负责处理、保存报警信息，并可设置电子地图，紧急预案，便于操作员管理。报警接收软件可设置通过网络转发报警信息，进行分级管理。

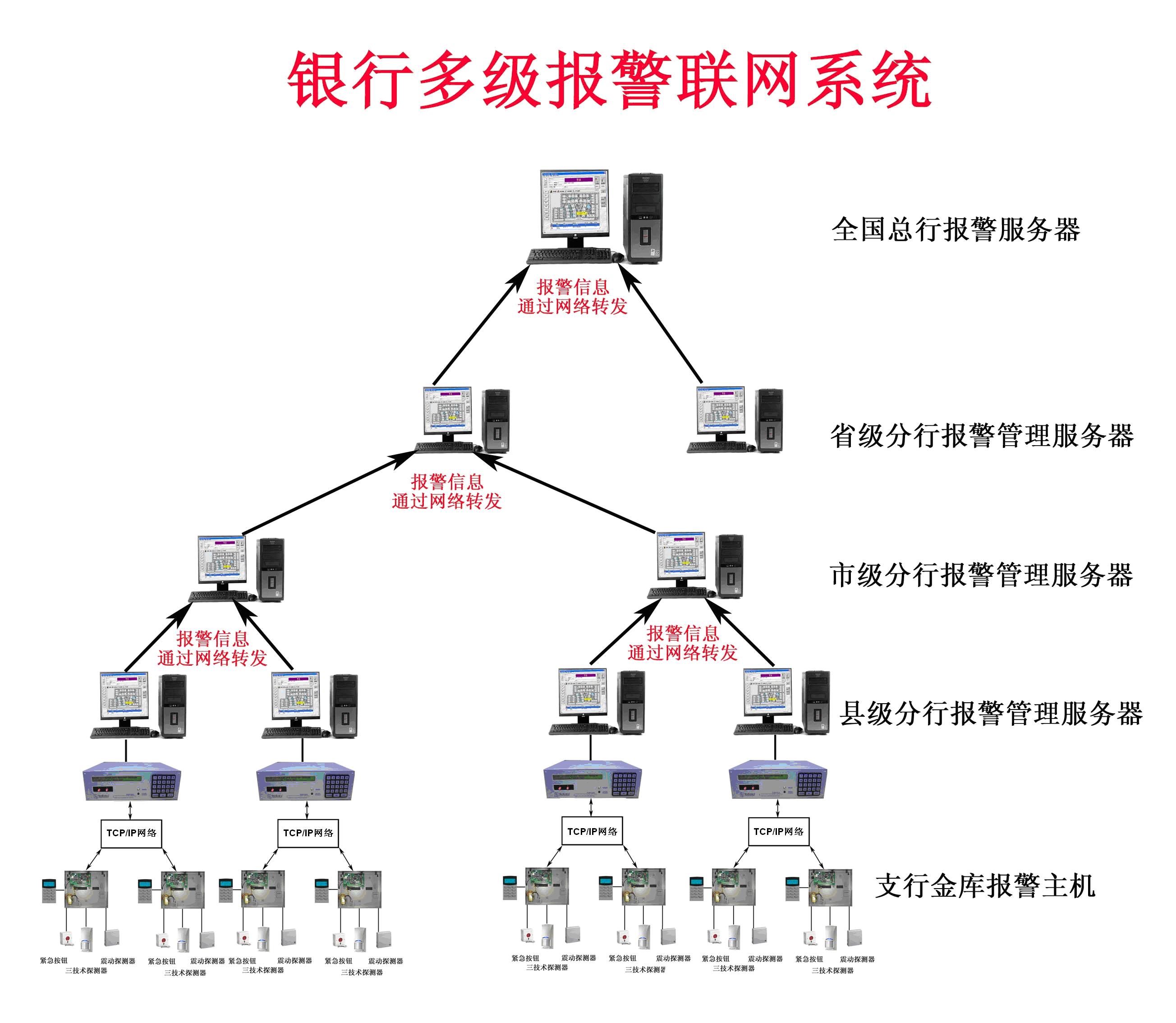

5.6 金融多级报警联网中心架构

在金库安装各种报警探测器和报警主机，在县级分行配备专业报警接收机和报警接收管理软件，县级分行报警中心负责接收和管理前端报警设备，市级分行的报警接收管理软件负责接收县级报警接收中心转发过来的报警信息，省级报警接收中心负责接受市级报警接收中心转发来的报警信息，省级在把报警信息通过网络转发给全国的总行报警接收中心

主要设备技术参数

6.1 前端报警设备

6.1.1 前端探测器

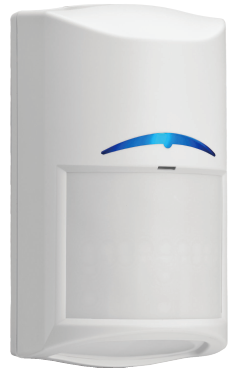

6.1.1.1   商业级三技术探测器ISC-CDL1-WA15G-CHI

ISC-CDL1-WA15G-CHI三技术探测器完美融合了被动红外（PIR）和微波探测双鉴技术，并且具有先进的信号处理能力。防小动物技术能够对任何入侵者产生报警，而不会生成由重达4.5公斤的小动物引起的误报。这些小巧且不易被察觉的探测器非常易于安装，不需要现场调节。

产品特征：

提供可选防小动物技术——优化安装，适用于有小动物（4.5千克）和没有小动物等应用场合

集成式跳线可选EOL电阻

主动红外防遮挡功能——对可能的恶意遮挡进行有效防护

动态温度补偿——在任何环境中都可提供卓越的捕获性能

微波噪音自适应处理——减少由重复的报警源产生的误报

墙壁-墙壁覆盖——卓越的捕获性能

灵活的安装高度，不需调节——减少安装时间和误报，提高捕获性能

自锁式外壳和内置气泡水平仪——减少安装时间

功能说明：

一步探测技术（FSP）：几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。FSP能够根据信号幅度、极性、斜率和计时来调节探测器的灵敏度。这使安装人员省去了选择灵敏度级别的麻烦，从而提高易用性和可靠性。

主动红外防遮挡功能：探测器通过两种不同的技术对尝试遮挡探测器的行为进行探测

防宠物技术选择：安装人员可根据应用场合需要，打开或关闭防宠物功能。关闭防宠物功能后，探测器可提供与非防宠物技术型号相同的卓越捕获性能。打开防宠物功能后，探测器可分辨出分别由人类和宠物产生的信号。探测器忽略由一或两只（总重量不超过4.5千克）宠物或多只老鼠产生的信号。

微波噪音自适应处理：微波噪音自适应处理可根据背景干扰进行调整，减少误报的同时能保持精密的入侵者探测。

动态温度补偿：探测器在任何温度下都可对灵敏度进行智能调节，以确保识别几乎每一个入侵者。

墙壁-墙壁覆盖：改进的下视区，探测范围达12×12米，实现墙壁-墙壁覆盖。

自锁式外壳：滑动自锁式外壳内置气泡水平仪，并配备了定制的无间隙、提升门式接线端子，让安装更显方便。

密封的光学和电子元件：光学和电子元件安装在外壳前部，以护盖密封，防止在安装时受到损坏。另外，密封的光学成像室可以防止气流和昆虫对探测器造成干扰。

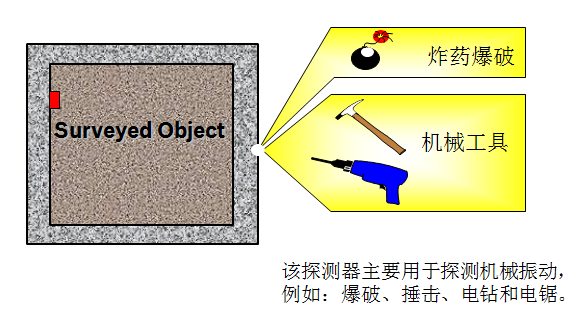

震动探测器 ISN-SM-50

可以针对一些特殊作案工具破坏时产生的震动波，以震动频率、震动幅度、震动时间为依据进行分析。这些作案工具和手段包括：炸药的爆炸、电钻和冲击钻的砖击、金钢钻的钻孔、榔头锤子的敲击、高压水枪的冲刷、氧气与乙炔的气割等对混泥土墙体或金属钢板的破坏。

产品特征：

探测半径（混凝土）4米，探测范围 50平方米

采用双压电晶片元件，SENSTEC传感器和微控制器

主要应用在监测保险柜、夜间保险箱、ATM自动存取款机和金库

探测：可探测各种爆炸物和工具（如金刚钻头、机械及液压工具、火焰切割机、热喷枪和水切割机）引起的震动。

技术规格

电磁灵敏度：

兼容性：优于EN50130-4标准

高频抗干扰度：1MHZ至2GHZ临界频率范围内，场强大于30V/m（EN61000-4-3）时，不触发报警，也不用设置。

外壳设计

尺寸：8.9cmx8.9cmx2.2cm

重量：0.32kg

环境要求：

空气湿度：<95%（相对湿度），非冷凝

外壳防护等级：IP435

工作温度：-40摄氏度至+70摄氏度

存储温度：-50摄氏度至+70摄氏度

功能测试

测试电压：低压<1.5VDC，高压>3.5VDC

测试持续时间：小于等于3秒

输出

报警继电器切换：触电（报警打开时），额定值为30VDC，100mA，电阻<20欧姆

报警持续时间：约２.5秒

防拆背面防拆：外盖触点（防拆时打开），额定值为３０VDC,100mA，电阻<４５欧姆

电源要求

12VDC时的功耗：报警６mA，静态：３mA

电源电压：8ＶＤＣ－１６ＶＤＣ(标称电压１２VDC)

监控：报警<7VDC

远程灵敏度降低输入

电压：低压<1.5VDC，高压>3.5ＶＤＣ

降低至：实际设置值的１／８

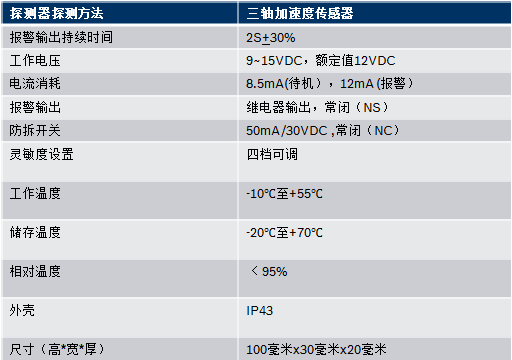

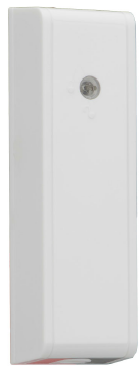

振动探测器 ISC-SK10-CHI

ISC-SK10-CHI是一款设计先进的振动入侵探测器的,可以使用于ATM机、和门窗的安全防护。

新的振动探测器采用博世的MEMs技术, 3轴探测，拥有更好的灵敏性和性能。

SK10能够探测玻璃、钢铁等实体材料上的破坏。

体积小巧而坚实（IP43）的的外形设计允许振动探测器能够安装在ATM自动存取款机的小空间里。

全机械式锁设计，方便安装时开启外壳。

主要功能：

SK10 是专门为ATM自动存取款机设计的，SK10振动入侵探测器采用智能分析技术，提高了产品的性能，减少了误报率。

ISC-SK10-CHI独特的智能安装模式，可根据不同的环境推荐设置合适的灵敏度，使安装调试更简易，更灵活。

探测器上有一个 微调旋转钮调整灵敏度水平。

采用(红色和绿色的)LED灯能够在安装中容易辨认出故障报警或干扰因素。

锯钻使能，应该在不同应用环境。

脉冲计数设置：1或4次计数报警。

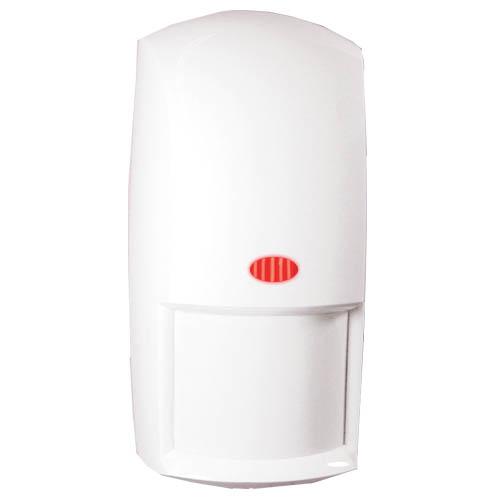

室外三技术探测器 OD850-F1-CHI

OD850-F1-CHI室外三技术探测器既可以采用被动红外及微波双鉴工作模式，能够有效降低误报，以适应室外复杂的工作环境需求，也可以采用单技术探测模式，即微波或被动红外任意一种传感器报警即探测器产生报警，从而进一步提高探测器在高级别安全场所的入侵捕捉性能。

产品特征：

探测范围15X15米

安装高度2.1至2.7米

外壳防水设计

动态分析技术Ⅱ（MAPⅡ），能够避免阳光、灯光等环境因素引起的误报

线性移动分析技术（LTD），能够忽略树枝等悬挂物体摆动引起的误报

安装底板可分离安装

继电器可定时输出（2秒、1分钟、5分钟、10分钟）

可选择昼/夜工作模式来设置探测器白天无报警输出或24小时工作

可选择双鉴工作模式或单技术探测模式

玻璃破碎探测器DS1101i-CHI

DS1100i 系列玻璃破碎探测器，采用以微处理器为基础的声音分析技术(SAT)，分析与玻璃破碎相关的特殊声频。可用于探测平板、钢化、夹层和嵌丝玻璃的破碎情况。自带的环境测试性能，可使安装员警觉噪杂环境下可能产生的误报。

产品特征：

微处理为基础的声音分析技术(SAT)

自动环境测试电路

声音检杳性能

基本功能

信号处理

采用以微处理器为基础的声音分析技术(SAT)分析声频信号。根据产生的特别频率、图形特征和周期，来引发报警。这种先进的信号处理技术，在消除误报的同时，仍能确保良好的探测性能。

检测性能

使用DS1110i玻璃破碎测试仪时，磁铁操作的测试模式可进行定位确认和测试操作。此测试模式还包括对周围环境的测试，它可使安装者区分由周围的噪音所引发的误报。使用自动声音检测性能，终端用户可确认探测器是否通电，通过拍手可检测其功能运作的情况。外部可视的LED指示灯用于显示报警或测试状态，如果需要，可通过编程来锁定LED的显示。

探测范围

玻璃的尺寸大于30.5cm   30.5cm，最大的探测距离为7.6米。

规格

吸顶是三技术探测器DS9370-CHI

达到7.6米安装高度

安装客户的要求来调节其视角以改变覆盖范围

分离的外科和基本平板，容易安装

高效的发光二极管和针孔系统使转动监测更容易

FSP处理技术

360度全方位，直径为21米的探测范围

6.1.2前端报警主机

防盗报警控制器

六防区报警控制主机

产品型号：ICP-CMS6-CHI

六个可编程的防区

编程简易

操作方便

便于接线安装

支持多种通讯方式

支持4路中心接警

个人电话报警

防区无声报警

故障查询和分析

定时，实时发送测试报告

八个可编程用户码和八个无线远程用户码

用户可以编程多达八个用户码和八个无线遥控器代码。只有主码用户才能添加或修改其他用户码。

支持居家和外出布防模式

居家模式用于对现场周界和未使用区域进行布防，在自动旁路的区域内可自由活动。当离开现场，并需要使所有防区处于就绪状态以探测入侵时，可使用外出布防模式。

支持两个键盘

控制主机可以通过博世公司的总线连接键盘。支持的键盘为八防区LED 键盘和八防区LCD 键盘。如需使用两个键盘，需将其中一个键盘主板上的地址跳线短接，以免地址冲突。但对于六防区的控制主机，防区灯7，8 在正常工作模式下降处于熄灭状态。

支持B426-CN 网络通讯模块和ITS-DX4020-G GPRS 通讯模块

只能选择其中一个通讯模块进行连接，以通过网络发送报告。

自动电话线故障探测

当系统监测到电话线与控制主机断开连接时，系统会发送电话线故障报告。

支持A-Link Plus软件远程编程及布防/撤防功能

可通过博世公司开发的A-Link Plus 软件以远程连接方式，对控制主机进行编程。该软件可以访问所有选项和功能，并可管理和维护事件纪录与服务报告。

支持电话远程布防

该功能允许用户通过电话从任意地点远程布防系统。出于安全考虑，不能用该方法来撤防系统。使用此功能，需要用按键式电话。

支持RE012E 双通道遥控器布防/撤防

使用双通道遥控器可以远程操作系统。但功能仅限于外出布防和撤防系统。需要和WE800E 无线接收器配合使用。

支持ICP-EZPK 编程钥匙

编程钥匙可以复制并储存控制主机中的所有编程信息。可以存储所有的常规配置数据，包括接警中心电话号码，防区报告通道等。

动态电池测试

系统每隔4 个小时或每次布防时自动执行一次电池测试。当系统监测到备用电池电量不足时，会发送电池低压故障报告。

交流电源故障和系统故障指示灯

如果出现故障，故障指示灯或电源指示灯会闪烁，并且键盘每分钟发出一声短鸣。

支持键盘锁定功能

该功能限制非法用户恶意尝试密码的次数，当密码错误次数达到编程指定的次数，控制主机将锁定所有键盘三分钟，并启动报警和发送拒绝访问报告。

旁路防区功能

将系统布防为外出模式或居家模式之前，可以通过旁路防区功能来手动禁用一个或多个防区。在某个防区被旁路后，可以在系统布防状态下进入该防区，而不会触发报警。

存储(非易失) 250 个历史事件

控制主机最多可存250 个系统事件，事件按照发生的先后顺序记录，带有日期和时间信息，保存在非易失内存中。

八防区报警控制主机

产品型号：ICP-CMS8-CHI

八个可编程的防区

编程简易

操作方便

便于接线安装

支持多种通讯方式

支持4路中心接警

个人电话报警

防区无声报警

故障查询和分析

定时，实时发送测试报告

八个可编程用户码和八个无线远程用户码

用户可以编程多达八个用户码和八个无线遥控器代码。只有主码用户才能添加或修改其他用户码。

支持居家和外出布防模式

居家模式用于对现场周界和未使用区域进行布防，在自动旁路的区域内可自由活动。当离开现场，并需要使所有防区处于就绪状态以探测入侵时，可使用外出布防模式。

支持两个键盘

控制主机可以通过博世公司的总线连接键盘。支持的键盘为八防区LED 键盘和八防区LCD 键盘。如需使用两个键盘，需将其中一个键盘主板上的地址跳线短接，以免地址冲突。但对于六防区的控制主机，防区灯7，8 在正常工作模式下降处于熄灭状态。

支持B426-CN 网络通讯模块和ITS-DX4020-G GPRS 通讯模块

只能选择其中一个通讯模块进行连接，以通过网络发送报告。

自动电话线故障探测

当系统监测到电话线与控制主机断开连接时，系统会发送电话线故障报告。

支持A-Link Plus软件远程编程及布防/撤防功能

可通过博世公司开发的A-Link Plus 软件以远程连接方式，对控制主机进行编程。该软件可以访问所有选项和功能，并可管理和维护事件纪录与服务报告。

支持电话远程布防

该功能允许用户通过电话从任意地点远程布防系统。出于安全考虑，不能用该方法来撤防系统。使用此功能，需要用按键式电话。

支持RE012E 双通道遥控器布防/撤防

使用双通道遥控器可以远程操作系统。但功能仅限于外出布防和撤防系统。需要和WE800E 无线接收器配合使用。

支持ICP-EZPK 编程钥匙

编程钥匙可以复制并储存控制主机中的所有编程信息。可以存储所有的常规配置数据，包括接警中心电话号码，防区报告通道等。

动态电池测试

系统每隔4 个小时或每次布防时自动执行一次电池测试。当系统监测到备用电池电量不足时，会发送电池低压故障报告。

交流电源故障和系统故障指示灯

如果出现故障，故障指示灯或电源指示灯会闪烁，并且键盘每分钟发出一声短鸣。

支持键盘锁定功能

该功能限制非法用户恶意尝试密码的次数，当密码错误次数达到编程指定的次数，控制主机将锁定所有键盘三分钟，并启动报警和发送拒绝访问报告。

旁路防区功能

将系统布防为外出模式或居家模式之前，可以通过旁路防区功能来手动禁用一个或多个防区。在某个防区被旁路后，可以在系统布防状态下进入该防区，而不会触发报警。

存储(非易失) 250 个历史事件

控制主机最多可存250 个系统事件，事件按照发生的先后顺序记录，带有日期和时间信息，保存在非易失内存中。

十六防区通讯主机

产品型号：ICP-CMS40-CHI

ICP-CMS40-CHI报警主机具备16个板载有线防区，可以使用3个DX2010-CHI输入扩展模块扩充到40个有线防区

系统支持最多4个独立的分区

独立防拆输入，不占防区

支持4个键盘

250个非易失性事件记忆

报警主机最舵支持32个独立的用户

八种防区类型可选（即时、内部即时、延时、内部延时、跟随、内部跟随、24小时、钥匙布/撤防）

支持多种报警格式（CID、CFSK、博世网络通讯等）

支持4个接收机

支持IP通讯模块可通过集成博世SDK的第三方软件或A-Link plus 远程编程和控制系统

中文菜单使用界面

6.1.3网络接口模块

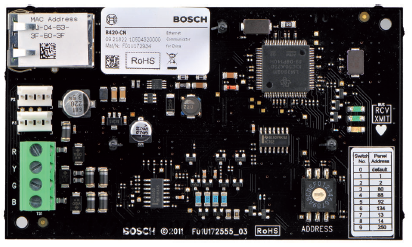

B426-CN网络接口模块应用于网络报警系统，CMS主机可以通过B426-CN在以太网LAN/WAN网络上进行双向通信。 典型用途包括：

向D6600 接警机关报告相关信息

通过远程编程软件 (RPS) 向报警主机实施远程管理

产品特征：

内置基于 IP 的报警传输、编程和控制功能

10BASE‑T 或 100BASE‑T 网络连接

全双工和半双工支持

支持 128 位 AES Rijndael 加密

IP 地址既可以是动态地址（使用 DHCP 协议），也可以是静态地址

模块内置有四个LED 指示灯，用以判断数据传输和接收的信息

6.2 接警中心设备

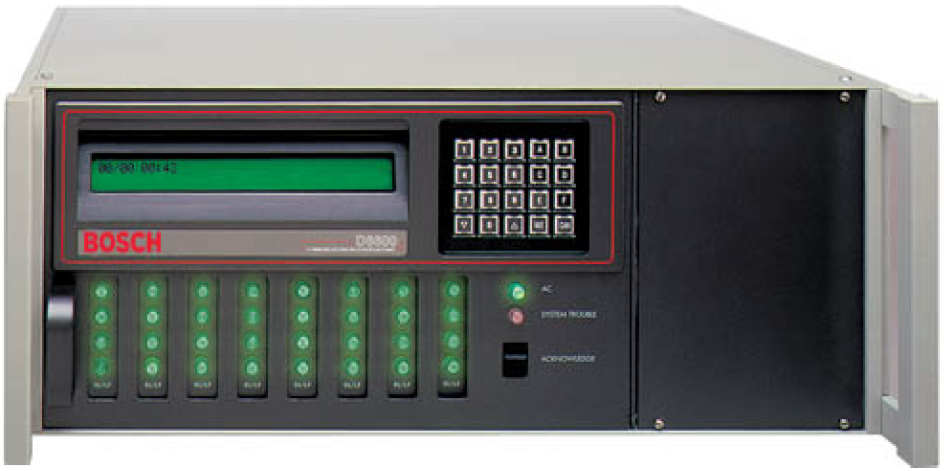

6.2.1专业级接警机

D6600接警机是目前最先进的数码通用接收机，该机采用了数字信号处理技术来接收和分析各类报警和监察数据，并且具有接收目前流行的各种报警通讯格式，所以可以兼容市场上绝大部分报警控制器。由于该机基于微处理器平台，因此性能稳定，功能强大，速度快捷，领先于目前普通的报警接收机，并且采用可编程只读存储器技术（FLASH EPROM），可下载升级软件，以便即时增加功能。

产品特征：

支持32 条线路用于公用交换电话网 (PSTN) 通信

最多 3200 个帐户用于局域网 (LAN) 或广域网 (WAN) 通信

通过前面板可以接触到 CPU 卡和热插拔线路卡

用于网络通信的 NIST AES 认证

支持 128 位 AES Rijndael 加密

通过网络通信进行监控和编程受保护的现场按设定的速率向 D6600 发送监控消息。 用户可将监控速率设置为 5 到 1275 秒。 D6600 确认监控消息，提供端到端安全功能。 如果验证和加密算法检测到可能存在危害活动，则会提醒中心站操作人员。数据网络的通信链接一直受到监控， 即使同时监控数以千计的控制主机，系统也只消耗少量的带宽。通过前面板操作D6600 外壳设计使用户可方便地对 CPU 卡或热插拔电话线卡进行操作。 热插拔卡可方便地取下或更换，不会影响系统性能。闪存技术具有20,000 个事件的历史缓冲。

6.2.2   网络适配器

ITS-D6686-INTL 网络适配器是一个双通道网络适配器。   D6600 接警机通过它来连接到以太网（局域网/广域网）。

6.3 报警中心管理软件

MTSW-3000报警中心管理软件通过电脑串口/LAN网络与D6600接警机连接，同时MTSW报警管理软件还具有数据转发功能，可以将接收到的报警信息通过串口或LAN/WAN网络口向上一级的MTSW报警管理软件发送，使报警信息可在不同部门之间同步分享。MTSW报警管理软件配有多个用户数量的版本供不同规模大小的使用者灵活选择。

产品特征：

MTSW是一套专业的报警联网中心管理软件，该套软件是由博世公司自主开发的针对中国国内用户的报警与接警系统软件，多年以来被广泛运用在各地的安防行业，如：公安110接警中心、保安公司接警中心、银行系统接警中心等。

MTSW报警管理软件安装在Windows 2000 / XP 操作平台，具有简体中文 / 繁体中文 / 英文三个版本供不同需求者选用

MTSW管理软件具有完善的数据库管理与维护工具，以及方便的数据查询、备份和恢复等功能，还提供多级电子地图显示，可显示从市级地图直到探测器位置图。除此之外，该软件遇有报警信息和故障信息时，可提供自定义的真人语音报警提示，方便操作人员的使用。

具备报警短信自动发送功能，可以根据实际需求，配置串口短信Modem，将报警信息通过无线GSM网络发送给指点用户的手机。每一帐户可设置3个短信手机号码。值班人员也可手动输入文字信息，指定短信发送对象。

支持LED报警模拟显示图联动，可以按照每个银行网点来设定一个报警显示指示灯。一旦该网点有报警，除可以在电脑软件上查看，还可在大型的报警模拟地图上显示，这样对多个值班人员工作带来便利。鉴于此，特配置了多台DSR-32C联动输出板，方便LED显示屏，也可作视频监控等系统联动输出，信息资源共享。

工程名单
